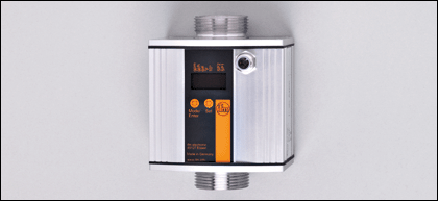

Датчики потока: SU9001 SUR54HGBFRKG/W/US-100-IPF (20262)

Поставляем Датчики потока: SU9001 SUR54HGBFRKG/W/US-100-IPF для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

20262

Производитель

IFM

Категория

Другое

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Датчики потока: SU9001 SUR54HGBFRKG/W/US-100-IPF

Характеристики

Ультразвуковой датчик потока
Электрический разъём
Подключение к процессу: плоский уплотнитель G 1?
Программируемая функция
Суммирующая функция
2 выхода OUT1 = контроль потока (бинарный), измерение скорости потока (импульсы), предварительная установка измерителя (бинарный) OUT2 = контроль потока или температуры (аналоговый или бинарный)
вход сброса показаний счетчика
Диапазон измерения
0...52,84 gpm
14...176 °F
Max. допустимый расход
63,4 gpm (3804 gph)
подключение к трубе при помощи адаптера

Область применения

Применение	Flussige Medien der Fluidgruppe 2 gema? der Druckgeraterichtlinie (DGRL): Wasser, Glykol-Losungen, Ole (Niederviskose Ole mit Viskositat 7...40 mm?/s bei 40°C; Hochviskose Ole mit Viskositat 30...68 mm?/s bei 40°C)
Предел прочности по давлению [бар]	16
Температура измеряемой среды [°F]	14...176

Электронные данные

Электрическое исполнение	DC PNP/NPN
Рабочее напряжение [V]	19...30 DC ?)
Потребление тока [mA]	100
сопротивление изоляции [M?]	> 100 (500 V DC)
Класс защиты	III
Защита от переполюсовки	да

Выходы

Выход	OUT1: NO / NC программируемый или импульсный OUT2: NO / NC программируемый или аналоговый (4...20 мA / 0...10 В, масштабируемый)
Номинальный ток [mA]	2 x 250
Падение напряжения [V]	2
Защита от короткого замыкания	тактовый
Защита от перегрузок по току	да
Аналоговый выход	4...20 mA; 0...10 V
Наиб.нагрузка [?]	500
Наиб. нагрузка [?]	2000
Импульсный выход	Расходомер

Диапазон измерения / настройки

Контроль скорости потока
Контроль моментального расхода
Контроль температуры
Значение импульса	0,02...9000 * 10? gal
с шагом в	0,02 gal
Длина импульса [s]	0,095...2
Диапазон контроля [°F]	14,0...176,0
Разрешение [°F]	0,5
Порог срабатывания выхода, SP [°F]	14,5...176,0
Точка сброса, rP [°F]	14,0...175,5
Начальная точка аналогового сигнала, ASP [°F]	14,0...144,0
Конечная точка аналогового сигнала, AEP [°F]	46,0...176,0
с шагом в [°F]	0,5

Точность/ погрешность

Контроль скорости потока
Контроль температуры
Точность	± (3% MW + 0,2% MEW) ) / ± (8% MW + 0,5% MEW) *)
Повторяемость	0,05 gpm; 3 gph
Точность [K]	± 5,4 (Q > 0,26 gpm)

Время реакции

готовность к работе после подключения питания [s]	10
Контроль скорости потока
Контроль температуры
Задержка при запуске [s]	0...50
Время реакции [s]	0,250 (dAP = 0)
Время реакции [s]	T09 = 30 (Q > 5 gpm) *)
Демпфирование, dAP [s]	0,0...1,0

Условия эксплуатации

Температура окружающей среды [°F]	14...140
Температура хранения [°F]	-13...176
Степень защиты	IP 67

Испытания / одобрения

Druckgeraterichtlinie	Artikel 3 Absatz 3 - Gute Ingenieurpraxis
Электромагнитная совместимость	EN 61000-4-2 ESD: 4 kV CD / 8 kV AD EN 61000-4-3 ВЧ излучение: 10 V/m EN 61000-4-4 Bсплеск: 2 kV EN 61000-4-5 Выброс: 0,5 kV EN 61000-4-6 ВЧ проводимость: 10 V
Ударопрочность	DIN IEC 68-2-27: 20 g (11 ms)
Вибропрочность	DIN IEC 68-2-6: 5 g (10...2000 Hz)
MTTF [лет]	185

Механические данные

Подключение к процессу	плоский уплотнитель G 1?
Материалы корпуса в контакте с изм. средой	нерж. сталь V4A (1.4404); витон; PPS; Centellen 200
Материал	корпус: AlMgSi0,5 анодное оксидирование; уплотнение: витон; корпус разъёма: латунь покрытие Optalloy; PA 6.6; Защитное покрытие: полиамид
Вес [kg]	1,88

Дисплеи / Элементы управления

Индикация	Дисплей 5 x светодиод зелёный (gpm, gph, gal, °F, 10?) Состояние выхода 2 x светодиод желтый Измеренные значения 4-х позиционный буквенно -цифровой дисплей программирование 4-х позиционный буквенно -цифровой дисплей

электрическое подключение

Электрическое подсоединение

Разъём M12; позолоченные контакты

Назначение жил кабеля при подключении

OUT1: 3 опции по выбору

- коммутационный выход объемного расхода

- импульсный выход расхода потока

- коммутационный выход для счетчика с предварительной установкой

OUT2/InD: 5 опций по выбору

- коммутационный выход объемного расхода

- коммутационный выход контроля температуры

- аналоговый выход объемного расхода

- аналоговый выход измерения температуры

- вход внешнего сигнала сброса

Принадлежности

Принадлежности (входят в комплект)	2 прокладки (Centellen)
Принадлежности (дополнительные)	адаптер; номер для заказа E40206 (для труб 1' NPT, нерж.сталь)

Примечания

?) по EN50178, SELV, PELV ) для воды *) для гликоля (35%) и масел (вязкость: 68 mm?/s при 40°C) Уплотнение: только с прокладками Centellen, поставляемыми в наборе MW = измеренная величина MEW = граничная величина измеряемого диапазона
Упаковочная величина [штука]	1
