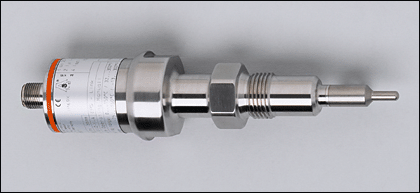

Датчики температуры: TAD971 TAD036KLER12-A-DKG/US (20292)

Поставляем Датчики температуры: TAD971 TAD036KLER12-A-DKG/US для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

20292

Производитель

IFM

Категория

Другое

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Датчики температуры: TAD971 TAD036KLER12-A-DKG/US

Характеристики

Датчик температуры с диагностируемым выходом
Подключение к процессу: G ? A
Группа датчиков с резервными функциями
программирование через EPS-интерфейс
Аналоговый выход 4...20 mA (NAMUR NE43, NE89) Диагностический выход для контроля дрейфа и ошибки
Диапазон контроля: 0...150 °C / 32...302 °F
Измерительный элемент: 1 x Pt 1000 + 1 x NTC, температурно связанные, с функцией резервирования (измерение температуры даже при одном неисправном элементе из двух)

Область применения

Применение	Жидкие или газообразные среды
Предел прочности по давлению [бар]	50
Миним.глубина установки [mm]	15

Электронные данные

Электрическое исполнение	DC PNP/NPN
Рабочее напряжение [V]	20...32 DC ?)
Потребление тока [mA]	23 (24 V)
Класс защиты	III
Защита от переполюсовки	да

Выходы

Выход	Аналоговый выход 4...20 mA (NAMUR NE43, NE89) Диагностический выход для контроля дрейфа и ошибки
Выход	NO / NC / импульсный программируемый, 4...20 мA аналоговый
Номинальный ток [mA]	250
Падение напряжения [V]	2
Защита от короткого замыкания	тактовый
Защита от перегрузок по току	да
Аналоговый выход	4...20 mA; Rmax [?]: (Ub - 10 V) x 50

Диапазон измерения / настройки

Предупреждение о дрейфе °C / °F	0,20...5,00 / 0,4...9,0
Аварийная сигнализация дрейфа °C / °F	0,20...5,00 / 0,4...9,0
Настройка параметров в пределах
Разрешение
Аналоговый выход [K]	0,05

Точность/ погрешность

Аналоговый выход [K]	± 0,2 (-10...100°C); ± 0,3 (-25...-10/100...150°C) *)
Температурные коэффициенты (в % к интервалу в 10 K)	± 0,01 **)
Контроль дрейфа [K]	± 0,2 (-10...100°C); ± 0,3 (-25...-10/100...150°C) *)

Время реакции

готовность к работе после подключения питания [s]	4
Динамика реакции T05 / T09 [s]	6 / 13
Встроенный 'Watchdog'	да

Программное обеспечение / Программирование

Возможные опции при программировании	Предупреждение о дрейфе / сигнализация о дрейфе, калибровка измеряемых величин; Отказоустойчивость; отображение измеряемой величины; масштабирование аналогового выхода; резервирование коммутаций; возможность наблюдения за состоянием диагностического выхода; изменение полярности на выходе; NO / NC

Возможные опции при программировании

Предупреждение о дрейфе / сигнализация о дрейфе, калибровка измеряемых величин; Отказоустойчивость; отображение измеряемой величины; масштабирование аналогового выхода; резервирование коммутаций; возможность наблюдения за состоянием диагностического выхода; изменение полярности на выходе; NO / NC

Условия эксплуатации

Температура окружающей среды [°C]	-25...70, рабочая температура электронного оборудования: -25...70 °C рабочая температура рабочего соединения: -32...+170 °C
Температура хранения [°C]	-40...85
Степень защиты	IP 67 / IP 69K

Испытания / одобрения

Электромагнитная совместимость	EN 61000-4-2 ESD: 4 kV CD / 8 kV AD EN 61000-4-3 ВЧ излучение: 10 V/m EN 61000-4-4 Bсплеск: 2 kV EN 61000-4-6 ВЧ проводимость: 10 V
Ударопрочность	DIN IEC 68-2-27: 50 g (11 ms)
Вибропрочность	DIN EN 60068-2-6 20 g (10...2000 Hz)

Механические данные

Подключение к процессу	G ? A
Материалы корпуса в контакте с изм. средой	нерж. сталь V4A (1.4404); Характеристика Ra: 0,6
Длина щупа L [mm]	36
Материал	нерж. сталь V4A (1.4404); PA (полиамид); PBT (полибутилентерефталат)
Вес [kg]	0,432

электрическое подключение

Электрическое подсоединение

Разъём M12; позолоченные контакты

Назначение жил кабеля при подключении

Примечания

масштабируемый диапазон измерения: -25...150 °C / -13...302 °F ?) по EN50178, SELV, PELV; относительно UL: Для применения в цепи с низким напряжением и защитой от перегрузки по току согласно UL873 Tab.28.1 или Imax = 100/Ub (Ub = напряжение электрической цепи). ) зонд целиком погружен в среду ****) При отклонении от стандартных условий 25 ± 5 °C
Упаковочная величина [штука]	1

масштабируемый диапазон измерения: -25...150 °C / -13...302 °F ?) по EN50178, SELV, PELV; относительно UL: Для применения в цепи с низким напряжением и защитой от перегрузки по току согласно UL873 Tab.28.1 или Imax = 100/Ub (Ub = напряжение электрической цепи). *) зонд целиком погружен в среду *****) При отклонении от стандартных условий 25 ± 5 °C
