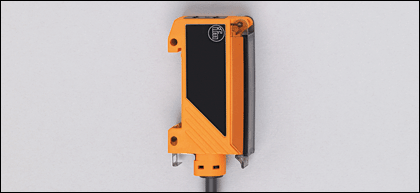

Фотоэлектрические датчики: OBF509 OBF-FAKG/T/0,1M/AS (18603)

Поставляем Фотоэлектрические датчики: OBF509 OBF-FAKG/T/0,1M/AS для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

18603

Производитель

IFM

Категория

Другое

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Фотоэлектрические датчики: OBF509 OBF-FAKG/T/0,1M/AS

Характеристики

Волоконно-оптический усилитель
Прямоугольный корпус, пластмасса
Кабель с разъёмом
для оптоволокна в пластиковой изоляции
серия FE/FT-11
Функциональный контрольный выход
Автоматическое распознавание PNP/NPN
Расстояние срабатывания 0...1800mm (Однолучевой световой барьер)
Диапазон 0...100mm (Датчик диффузного отражения)
регулируемый

Электронные данные

Электрическое исполнение	DC PNP/NPN
Рабочее напряжение [V]	10...30 DC
Потребление тока [mA]	50
Тип света	красный свет 630 nm
Класс защиты	III
Защита от переполюсовки	да

Выходы

Выход	Настройка режима срабатывания на свет / темноту
- Коммутационный выход [V]	2,5
- Функциональный контрольный выход [V]	2,5
- Коммутационный выход [mA]	100
- Функциональный контрольный выход [mA]	10
Защита от короткого замыкания	тактовый
Защита от перегрузок по току	да
Частота переключения [Hz]	3000
Таймер [s]	0,001...0,09

Диапазон контроля

Расстояние срабатывания [m]	0...1,8 (Однолучевой световой барьер)
Диапазон [mm]	0...100 (Датчик диффузного отражения)

Условия эксплуатации

Температура окружающей среды [°C]	-25...60
Степень защиты	IP 65

Испытания / одобрения

Электромагнитная совместимость	EN 60947-5-2
MTTF [лет]	806

Механические данные

Материал	PPE (модифиц.)
Вес [kg]	0,084

Дисплеи / Элементы управления

Индикация состояния выхода LED	желтый
Рабочий режим LED	зелёный
Область неуверенного срабатывания LED	красный
Эксплуатационный резерв LED	4 x зеленых

электрическое подключение

Электрическое подсоединение

Кабель PVC (поливинилхлорид) / 0,1 m; 4 x 0,34 mm?; с разъёмом M8

Назначение жил кабеля при подключении

2: Функциональный контрольный выход

Примечания

Когда подключён оптоволоконный кабель типа 'однолучевой барьер', то режим light-on (срабатывание на свет) означает, что выход 'NC' (нормально замкнут), а когда подключён оптоволоконный кабель типа 'диффузное отражение', выход 'NO' (нормально открыт). Когда подключено оптоволокно однолучевой световой барьер в режиме dark-on темно-включено, это значит, что выход 'NO' (нормально открыт), а когда подключено оптоволокно с дуффузным отражением выход 'NC' (нормально замкнут)
Упаковочная величина [штука]	1

Когда подключён оптоволоконный кабель типа 'однолучевой барьер', то режим light-on (срабатывание на свет) означает, что выход 'NC' (нормально замкнут), а когда подключён оптоволоконный кабель типа 'диффузное отражение', выход 'NO' (нормально открыт). Когда подключено оптоволокно однолучевой световой барьер в режиме dark-on темно-включено, это значит, что выход 'NO' (нормально открыт), а когда подключено оптоволокно с дуффузным отражением выход 'NC' (нормально замкнут)

Упаковочная величина [штука]
