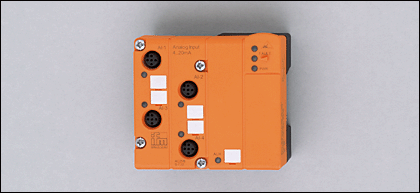

Промышленная шина AS-Interface: AC2526 ClassicLine90 4AI M12 IP67 (13191)

Поставляем Промышленная шина AS-Interface: AC2526 ClassicLine90 4AI M12 IP67 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

13191

Производитель

IFM

Категория

Другое

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Промышленная шина AS-Interface: AC2526 ClassicLine90 4AI M12 IP67

Характеристики

Активный модуль AS-i
AS-i интерфейс для колодок типа FС/FС-E
Разъёмы M12 x 1
AS-i профиль S-7.3
4 aналоговых входа 4...20 mA
ИК-порт для адресации
Для подключения 2- и 3- проводных датчиков

Электронные данные

Электрическое исполнение	4 входа 4...20 mA
Рабочее напряжение [V]	26,5...31,6 DC
Суммарное потребление тока от AS-i [mA]	180
Ток потребления от сети 24 В DC [mA]	80 (ext.); *)
AS-i интерфейс, защита от переполюсовки	да

Входы

цифровой
Электрическое подключение	4 входа 4...20 mA
Питание датчика	AS-i / внешний
Диапазон питающих напряжений [V]	24 DC ± 20 %
Защита от короткого замыкания	нет

Выходы

аналоговый
Разрешение [Bit]	1µA

Условия эксплуатации

Температура окружающей среды [°C]	0...70
Температура хранения [°C]	-20...85
Степень защиты	IP 67

Испытания / одобрения

Электромагнитная совместимость	EN 50295

AS-i классификация

AS-i профиль	S-7.3.E
Конфигурация входов/выходов [Hex]	7
Идентификационный код [Hex]	3.E
AS-i сертификат	в стадии разработки

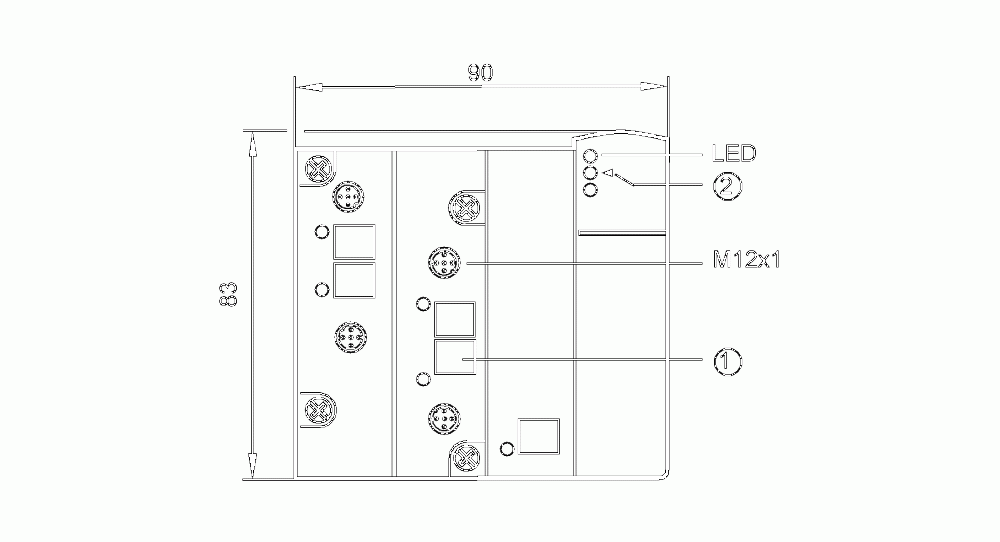

Механические данные

Материал	PBT (полибутилентерефталат)
Вес [kg]	0,21

Дисплеи / Элементы управления

Рабочий режим LED	зелёный (индикация AS-i напряжения / индикация ext. 24 V AUX -вспомогательного питания)
Ошибка LED	красный (FAULT: AS-i коммуникационная ошибка /периферийная ошибка)
Функции дисплея LED	жёлтый (индикаторные каналы AI1...AI4)

электрическое подключение

Назначение жил кабеля при подключении

1:	питание датчика +24V
2:	AI + аналоговый выход
3:	питание датчика 0V
4:	n.c.
5:	заземление

Принадлежности

Принадлежности (дополнительные)	Нижняя часть модуля

Примечания

При питании датчиков через интерфейс AS-i нагрузка не должна превышать 100 mА. *) С внешним питанием модуля, только 80 mA взяты для AS-i. Внешнее питание обеспечивает max. 500 mA для датчиков / исполнительных механизмов.
Упаковочная величина [штука]	1

Другие данные

Область значений [Bit]	4000...20000 ; точность 0,5 % от конечного значения диапазона измерений
АЦП (аналого-цифровой преобразователь)	1 канал: 20 ms / 2 канала: 120 ms / 3 канала: 180 ms / 4 канала: 240 ms
Внутреннее сопротивление	50 ?
Адресация	через интерфейс IR или разъём в нижней части (принадлежность)
AS-i интерфейс, защита от переполюсовки	да
