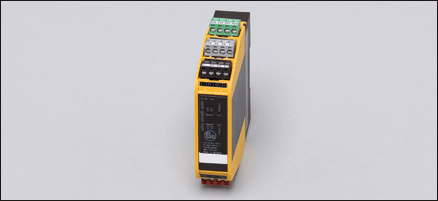

Системы оценки: DA101S Safety Standstill Monitor (13347)

Поставляем Системы оценки: DA101S Safety Standstill Monitor для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

13347

Производитель

IFM

Категория

Другое

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Системы оценки: DA101S Safety Standstill Monitor

Характеристики

Монитор контроля останова для обнаружения превышенной скорости
Электронная система обработки имульсных сигналов для безопасного контроля останова
с мониторингом включения
для 2 датчиков с pnp-переключением
4 точки переключения по выбору
Сообщение об ошибке
Отвечают требованиям стандартов: EN ISO 13849-1: Категория 4 PL e IEC 61508: SIL 3

Область применения

Применение	Контроль скорости вращения или линейного перемещения по нижнему предельному порогу (остановка)
Мониторинг включения	После ввода прибора в эксплуатацию, монитор сначала ожидает первые импульсы на входе прежде чем закрыть доступные контакты при следующей остановке. Защитную решетку нельзя открыть до первого запуска машины.

Электронные данные

Электрическое исполнение	Реле
Рабочее напряжение [V]	24 DC (19,2...30 DC); включая 5 % остаточную пульсацию
Потребление тока [mA]	? 200
Класс защиты	II
питание датчика	24 V DC / ? 50 mA

Характеристики входа Импульсные входы S34, S43: '1': ? 11 V, ? 10 mA '0': ? 5 V, ? 2 mA Входное напряжение: ? 36 V

Макс. задержка при включении датчиков [мс]	? 100
Входная частота [Гц]	? 3500

Выходы

Выход	2 коммутационных выхода, связанных с безопасностью (потенциально свободные контакты); 1 выход для сигнализации неисправности (положительное переключение)
Предельная нагрузка на выход	6 A, 250 V AC / 24 V DC (? 6 mA)
Циклы переключения (механические)	> 10000 x 10?
Циклы срабатывания (электрические)	1: циклы переключения; 2: Переключающий ток
Макс. коммутационная способность (DIN EN 60947-5-1 / EN 60947-5-1)	AC1: 250 V / 6 A AC15: 230 V / 3 A DC1: 24 V / 6 A DC13: 24 V / 5 A / 0.1 Hz UL 508: B300 / R300
Защита от короткого замыкания	Контакты должны быть защищены плавкими предохранителями с номинальным током 3,6 A.
Точки переключения	0,2 / 0,5 / 1,0 / 2,0 Hz
Функция переключения	Коммутационные выходы 13-14 и 23-24 замыкаются при остановке Транзисторный выход Y7 размыкается (LOW) при ошибке

Точность/ погрешность

Гистерезис [%]	± 5

Время реакции

готовность к работе после подключения питания [s]	6

Условия эксплуатации

Температура окружающей среды [°C]	-25...55
Степень защиты	IP 20

Классификация безопасности

Срок службы TM (Mission Time) [h]	? 175200, (20 лет)
Межповерочный интервал [лет]	0,5
Надёжность обеспечения безопасности PFHd [1/h]	3,38 E-09

Механические данные

Материал	полиамид
Вес [kg]	0,288

Дисплеи / Элементы управления

Индикация	напражение зелёный ошибка красный Состояние выхода 2x желтый Входной сигнал 2x желтый

электрическое подключение

Электрическое подсоединение	Клеммный блок Phoenix Сontaсt MSTBO

Принадлежности

Принадлежности (входят в комплект)	Разъём Combicon с винтовыми клеммами

Примечания

Дополнительные комментарии по отношению к сертификату cULus (UL 508): • Максимальная температура окружаемой среды: 55°C (в шкафу управления). • Функции безопасности не оцениваются UL. Разрешение было сделано в соответствии с UL 508 для общего применения. • Используйте только кабель с медными проводниками с температурными характеристиками 60/75°C. • Для применения в среде со степенью загрязнения 2. • Одинаковая полярность (фаза) по отношению к выходным контактам.
Упаковочная величина [штука]	1

Дополнительные комментарии по отношению к сертификату cULus (UL 508): • Максимальная температура окружаемой среды: 55°C (в шкафу управления). • Функции безопасности не оцениваются UL. Разрешение было сделано в соответствии с UL 508 для общего применения. • Используйте только кабель с медными проводниками с температурными характеристиками 60/75°C. • Для применения в среде со степенью загрязнения 2. • Одинаковая полярность (фаза) по отношению к выходным контактам.
