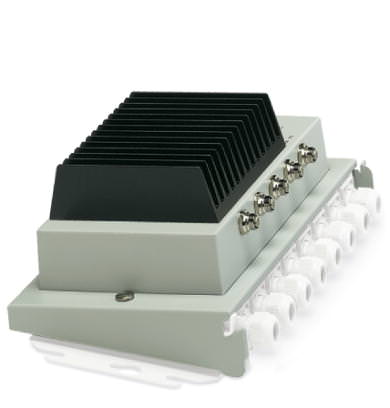

Частотный преобразователь класса защиты IP54 Преобразователь частоты - IBS IP 400 ME-VFD 1-3A DI4 - 2836939 (127168)

Поставляем Частотный преобразователь класса защиты IP54 Преобразователь частоты - IBS IP 400 ME-VFD 1-3A DI4 - 2836939 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

127168

Производитель

Phoenix Contact

Категория

Список частотных преобразователей класса защиты IP54

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Преобразователь частоты - IBS IP 400 ME-VFD 1-3A DI4 - 2836939

Указание

Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

Размеры

Ширина	355 мм
Высота	180 мм
Глубина	150 мм
Указание по размерам	Электронный модуль без нижней части
Расстояние между высверленными отверстиями	386 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-15 °C ... 40 °C (без ухудшения характеристик)
Температура окружающей среды (хранение/транспорт)	-25 °C ... 75 °C (Изменение температуры 10 К/ч)
Допустимая отн. влажность воздуха (при эксплуатации)	4 % ... 100 % (без выпадения конденсата)
Допустимая влажность воздуха (хранение / транспортировка)	75 % (hа внешней стороне корпуса допускается кратковременно выпадение небольшого количества конденсата)
Давление воздуха (при эксплуатации)	86 кПа ... 106 кПа (До 2000 м над уровнем моря)
Давление воздуха (хранение / транспортировка)	86 кПа ... 106 кПа (До 2000 м над уровнем моря)
Степень защиты	IP54

Интерфейсы

Система на базе полевой шины	INTERBUS
Наименование	Удаленная шина INTERBUS
Тип подключения	MINI-COMBICON
Обозначение, место соединения	X30 (ВХОД) и X31 (ВЫХОД)
Полюсов	10
Допустимое сечение жил кабеля	макс. 1,5 мм?

Питание электронного модуля

Тип подключения	POWER-COMBICON
Наименование	Клеммная колодка X13 и X15
Полюсов	2
Допустимое сечение жил кабеля	1,5 мм? ... 4 мм?
Резьбовой крепежный элемент Pg	Pg16R
Электропитание	24 В DC (U_S1)
Диапазон напряжения питания	20 В DC ... 30 В DC (с учетом пульсации)
Пульсация	Макс. допустимый коэффициент пульсации 3,6 V_SS в пределах допустимого диапазона напряжений
Ток питания	Тип. 300 мА (При U_S1 = 24 В; плюс ток цифровых входов-выходов)
Максимально допустимая нагрузка по току	16 А
Изменения (ухудшение) характеристик	от 20 °C: 0,3 A/K

Разъем для подключение сети

Наименование	Разъем для подключение сети
Тип подключения	POWER-COMBICON с серебряными контактами
Обозначение, место соединения	Клеммная колодка; X11 и X12
Полюсов	4
Допустимое сечение жил кабеля	2,5 мм? ... 4 мм?
Резьбовой крепежный элемент Pg	Pg16
Рабочее напряжение	340 В AC ... 550 В AC (линейное напряжение, 50/60 Гц)
Максимально допустимая нагрузка по току	20 А

Выход пускателя электродвигателя

Тип подключения	POWER-COMBICON
Количество	1
Наименование, выход	Отвод электродвигателя (3 фазы), не защищен от коротких замыканий
Обозначение, место соединения	X10
Полюсов	8
Допустимое сечение жил кабеля	1 мм? ... 1,5 мм?
Резьбовой крепежный элемент Pg	Pg16
Рабочее напряжение	340 В AC ... 550 В AC (линейное напряжение, 50/60 Гц)
Диапазон частот	2 Гц ... 100 Гц
Диапазон номинальных токов	макс. 4 А

Контроль электродвигателя

Настройка параметров	С помощью INTERBUS
Диапазон настройки параметров	макс. 4 А

Пускатель электродвигателя тормозной системы

Количество выходов	2
Наименование	Реле тормозного устройства
Ток длительной нагрузки	макс. 0,5 А
Тип контактов	Полупроводниковый контакт
Способ подключения	через клеммную колодку POWER-COMBICON разъема электродвигателя (X10)
Напряжение питающей сети	340 В AC ... 550 В AC

Вход терморезистора

Количество входов	1
Наименование	Вход терморезистора 1 (11, 12)
Применяемые типы датчиков (TC)	Kaltleiter nach DIN 44081:1980
Тип подключения	Клеммные колодки POWER-COMBICON X10
Способ подключения	2-проводная схема
Рабочая область	470 ? ... 2,25 к? (Полное сопротивление)
Диапазон отключения	> 4000 ? ( Превышение температуры)
	? 10 ? (Короткое замыкание в цепи терморезистора)
Максимальный ток термистора	1 мА
Рабочее напряжение	2,5 В
Время фильтрации	100 мс
Потенциал	Изолирующие перегородки для напряжения питания 24 В U_S1

Пульт управления

Наименование, вход	Вход для подключения переносного пульта управления
Количество входов	1
Тип подключения	Штекерный разъем M12 с механическим ключом А
Способ подключения	Гнездо X32
Полюсов	5
Типичный входной ток одного канала	около 12 мА (При U_S1= 24 В)
Время фильтрации	3 мс
Потенциал	Потенциал напряжение питания U_S1

Цифровые входы

Наименование, вход	Цифровые входы
Количество входов	4
Тип подключения	Штекерный соединитель M12
Способ подключения	3-, 4-проводная схема
Полюсов	5
Входное напряжение	24 В DC (U_S1)
Диапазон входных напряжений, сигнал '0'	-30 В ... 5 В (Двоичный '0')
Диапазон входных напряжений, сигнал '1'	13 В ... 30 В (Двоичная '1')
Типичный входной ток одного канала	около 5 мА (При U_S1= 24 В)
Время фильтрации	3 мс
Питание датчика	U_INI = U_S1 минус 2 В пост. тока 50 мА Защита от обратного напряжения в индуктивных цепях, перемены полярности и короткого замыкания

Общие сведения

Масса	6,1 кг
Тип монтажа	Настенный монтаж
Указание	Указания по эксплуатации Линейная защита сетевого кабеля макс. 20 А, контролируйте номинальные значения параметров штекерного разъема POWER-COMBICON
	Указания по эксплуатации Сети типов TN, TT и IT на заказ
Воздушные пути и пути утечки	согласно EN 50178: 1998
Испытательный участок	Входная / выходная удаленная шина 350 В AC 50 Гц 1 минута
	Удаленная шина / напряжение питания U_S1 350 В AC 50 Гц 1 минута
Соответствие директиве по ЭМС	Испытание на помехозащищённость согл. EN 50082-2: 1995 Устойчивость к электростатическим разрядам (ESD) EN 61000-4-2: 1995 / IEC 61000-4-2 Разряд между контактами 6 кВ, критерий A; воздушный разряд 8 кВ, критерий B
	'Электромагнитные поля' EN 61000-4-3: 1993 / IEC 61000-4-3 Критерий A; напряжённость поля: 10 В/м
	Испытание на невосприимчивость к быстрым переходным процессам и всплескам EN 61000-4-4: 1995 / IEC 61000-4-4 Критерий B; кабели питания: 2 кВ; кабели для передачи сигналов и данных: 2 кВ
	Испытание на невосприимчивость к выбросу напряжения EN 61000-4-5:1995 / IEC 61000-4-5 Критерий B; кабели питания (пост. тока): 0,5 кВ/0,5 кВ (симм./асимм.); критерий B; кабели питания перемен. тока: 1 кВ / 2 кВ (симм../асимм.)
	Защищенность от помех по цепи питания, наведенных радиочастотными полями EN 61000-4-6: 1993 / IEC 61000-4-6 Критерий A; испытательное напряжение 10 В
Излучение помех	Испытание согл. EN 50081-2: 1993 Излучение радиопомех корпусом EN 55011: 1991 класс A
Механические испытания	Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 10г, критерий оценки 1
	Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 2г, критерий оценки 1
