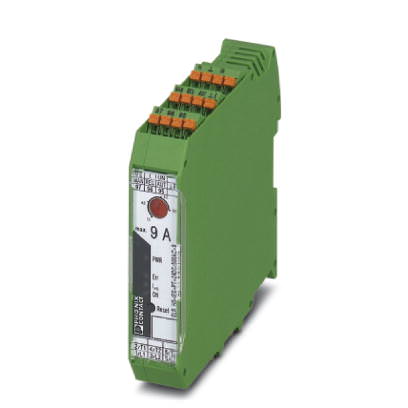

Гибридный пускатель электродвигателя Гибридный пускатель - ELR H3-IES-PT- 24DC/500AC-9 - 2903918 (126974)

Поставляем Гибридный пускатель электродвигателя Гибридный пускатель - ELR H3-IES-PT- 24DC/500AC-9 - 2903918 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

126974

Производитель

Phoenix Contact

Категория

Список гибридных пускателей электродвигателя

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Endress+Hauser Deltabar PMD75--DFMV7/115

Смотреть ещё

Описание

Описание Гибридный пускатель - ELR H3-IES-PT- 24DC/500AC-9 - 2903918

Входные данные

Наименование, вход	Питание устройства
Номинальное напряжение питания цепи управления U_S	24 В DC (согласно МЭК 60947-1)
Диапазон напряжений относительно U_S	0,8 ... 1,25
Номинальный ток питания цепи управления I_S	? 40 мА
Защитная схема	Защита от переполюсовки
	Защита от перенапр.
Индикация рабочего напряжения	LED зел.
Индикатор состояния	LED желт.
Индикация ошибок	LED красн.
Наименование, вход	Вход управляющего сигнала
Типовой входной ток при U_N	? 5 мА
Номинальный ток питания цепи управления I_S	? 40 мА (согласно МЭК 60947-1)
Номинальное напряжение цепи управления U_C	24 В DC
Диапазон напряжений относительно U_C	0,8 ... 1,25
Номинальный ток цепи управления I_C	? 5 мА
Уровень переключения 'безопасн. Выкл'	< 5 В DC
Защитная схема	Защита от переполюсовки
Время включения, типовое	< 35 мс
Время отключения, типовое	< 40 мс

Выходные данные выхода нагрузки

Номинальное напряжение на выходе	500 В AC
Диапазон номинального выходного напряжения	42 В AC ... 550 В AC

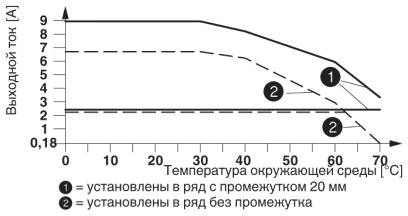

Ток нагрузки	макс. 9 А (См. график завис. пар.)
Ток нагрузки, минимальный	1,5 А
Расчетный рабочий ток при AC-51	9 А
Расчетный рабочий ток при AC-53a	6,5 А
Ток утечки	0 мА
Остаточное напряжение	< 0,5 В
Импульсный ток	100 А (t = 10 мс)
Защитная схема	Защита от перенапр. Варистор

Выходные данные выхода обратного сигнала

Указание	Сигнал обратной связи 01: Сухой переключающий контакт, сигнальный контакт
Исполнение контакта	1 переключающий контакт
Материал контакта	AgSnO₂, твердое золочение
Максимальное напряжение переключения	30 В AC
	36 В DC
Минимальное напряжение переключения	100 мВ, DC/AC (при 10 мА)
Минимальный коммутационный ток	1 мА (при 24 В)
Максимальный пусковой ток	50 мА
Макс. ток продолжительной нагрузки	50 мА
Мощность отключения (активная нагрузка), максимальная	1,2 Вт (при 24 В DC)
Указание	следующие значение приведены для поврежденного золотого покрытия
Максимальное напряжение переключения	250 В AC/DC
Минимальное напряжение переключения	5 В (при100 мA)
Минимальный коммутационный ток	10 мА (при 12 В)
Макс. ток продолжительной нагрузки	6 А
Мощность отключения (активная нагрузка), максимальная	140 Вт (при 24 В DC)
	20 Вт (При 48 В постоян. тока)
	18 Вт (При 60 В постоян. тока)
	23 Вт (при 110 В пост. тока)
	40 Вт (При 220 В постоян. тока)
	1500 ВА (При 250 В AC)
Schaltvermogen nach IEC 60947-5-1	2 А (при 24 В, DC13)
	0,2 А (при 110 В, DC13)
	0,1 А (при 220 В, DC13)
	3 А (при 24 В, AC15)
	3 А (при 120 В, AC15)
	3 А (при 230 В, AC15)

Выходные данные контакта для передачи сообщений

Измерение свыше	Преобразователь тока для проводников L1 и L3

Характеристики клемм

Тип подключения	Зажимы Push-in
Длина снятия изоляции	10 мм
Сечение жесткого проводника мин.	0,14 мм?
Сечение жесткого проводника макс.	2,5 мм?
Сечение гибкого проводника мин.	0,14 мм?
Сечение гибкого проводника макс.	2,5 мм?
Сечение провода AWG/kcmil, мин.	26
Сечение провода AWG/kcmil, макс.	14

Общие сведения

Испытательное напряжение, вход / выход	4 кВ_eff
Монтажное положение	Вертикально (монтажная рейка горизонтальная)
Указания по монтажу	Устанавливаются в ряд с промежутком = 20 мм
Режим работы	100 % ED
Наименование	Стандарты / нормативные документы
Стандарты / нормативные документы	DIN EN 50178
	МЭК 60947-1
	EN 60947-4-2
	МЭК 61508
	ISO 13849
Наименование	Воздушный путь и путь утечки между цепями
Расчетное импульсное напряжение	6 кВ
Изоляция	Безопасное разделение (EN 50178) при номинальном напряжении сети ? 500 В перем. тока
	Безопасное разделение (МЭК 60947-1) при номинальном напряжении сети ? 300 В перем. тока
	Базовая изоляция (МЭК 60947-1) при номинальном напряжении сети 300...500 В перем. тока
Степень загрязнения	2
Категория перенапряжения	III
Уровень совокупной безопасности согласно МЭК 61508	SIL 3 (безопасное отключение)
	SIL 2 (защита двигателя)
Категория согласно ISO 13849	3
Уровень эффективности согласно ISO 13849	e

Размеры

Ширина	22,5 мм
Высота	99 мм
Глубина	114,5 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-25 °C ... 70 °C
Температура окружающей среды (хранение/транспорт)	-40 °C ... 80 °C
Степень защиты	IP20
