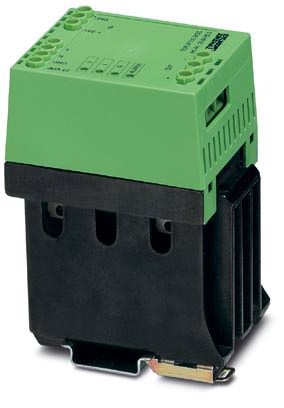

Полупроводниковый контактор Реле реверсирования нагрузки - ELR W1/10-24DC - 2964306 (127120)

Поставляем Полупроводниковый контактор Реле реверсирования нагрузки - ELR W1/10-24DC - 2964306 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

127120

Производитель

Phoenix Contact

Категория

Список полупроводниковых контакторов

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Реле реверсирования нагрузки - ELR W1/10-24DC - 2964306

Указание

Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

Размеры

Ширина	62 мм
Высота	84 мм
Глубина	110 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-20 °C ... 60 °C
Температура окружающей среды (хранение/транспорт)	-20 °C ... 70 °C
Степень защиты	IP20

Входные данные

Наименование, вход	Питание устройства
Номинальное напряжение питания	24 В DC ±20 %
Защитная схема	Защита от переполюсовки Диод защиты от переполюсовки
Индикатор состояния	LED зел.
Потребляемый ток	макс. 10 мА
Наименование, вход	Вход управляющего сигнала, справа/слева
Входное номинальное напряжение U_N	24 В DC ±20 %
Потребляемый ток	около 3 мА

Выходные данные

Наименование, выход	Выход постоян. тока
Диапазон номинального выходного напряжения	10 В DC ... 30 В DC
Ток длительной нагрузки	10 А
Наименование защиты	Защита от переполюсовки
	Защита от перегрузки
	Защита от перенапр.
Ограничение тока при коротком замыкании	20 А

Характеристики клемм

Тип подключения	Винтовые зажимы
Длина снятия изоляции	8 мм
Сечение жесткого проводника мин.	0,2 мм?
Сечение жесткого проводника макс.	6 мм?
Сечение гибкого проводника мин.	0,2 мм?
Сечение гибкого проводника макс.	4 мм?
Сечение провода AWG/kcmil, мин.	24
Сечение провода AWG/kcmil, макс.	10
Резьба винтов	M3

Общие сведения

Испытательное напряжение, вход / выход	2,5 кВ AC
Монтажное положение	Вертикально (монтажная рейка горизонтальная)
Указания по монтажу	Устанавливаются в ряд с промежутком = 20 мм
Стандарты / нормативные документы	EN 50178
Категория перенапряжения	III
