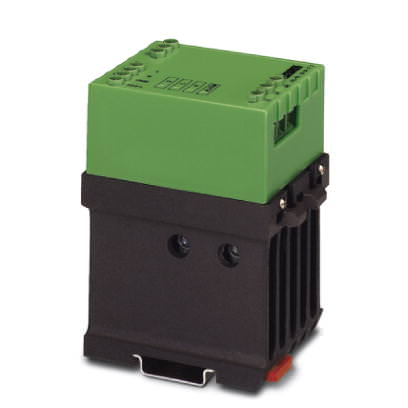

Полупроводниковый контактор Реле реверсирования нагрузки - ELR W3/ 9-500 - 2964186 (127119)

Поставляем Полупроводниковый контактор Реле реверсирования нагрузки - ELR W3/ 9-500 - 2964186 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

127119

Производитель

Phoenix Contact

Категория

Список полупроводниковых контакторов

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Реле реверсирования нагрузки - ELR W3/ 9-500 - 2964186

Указание

Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

Размеры

Ширина	62 мм
Высота	84 мм
Глубина	110 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-20 °C ... 60 °C
Температура окружающей среды (хранение/транспорт)	-20 °C ... 70 °C
Степень защиты	IP20

Входные данные

Наименование, вход	Питание устройства
Номинальное напряжение питания	24 В DC
Ток покоя	40 мА
Защитная схема	Защита от переполюсовки Диод защиты от переполюсовки
	Защита от перенапр.
Индикация рабочего напряжения	LED зел.
Индикатор состояния	LED желт.
Индикация ошибок	LED красн.
Наименование, вход	Вход управляющего сигнала, справа/слева
Входное номинальное напряжение U_N	24 В DC
Диапазон входных напряжений относительно U_N	0,8 ... 1,25
Типовой входной ток при U_N	7,5 мА
Порог срабатывания, сигнал '0', относительно U_N	> 0,8
Порог срабатывания, сигнал '1', относительно U_N	< 0,4
Время отклика в режиме нормальной нагрузки	50 мс
Частота коммутации	< 10 Гц (при сos ? > 0,5)
Реверсивная частота, максимальная	10 Гц
Время переключения R_L/L_L (время включения)	20 мс

Выходные данные

Наименование, выход	Выход перемен. тока
Номинальное напряжение на выходе	500 В AC
Диапазон номинального выходного напряжения	110 В AC ... 550 В AC
Периодическое пиковое запирающее напряжение	1200 В
Частота сети	50 Гц
	60 Гц
Ток нагрузки	9 А (См. график завис. пар.)
Ток утечки	Тип. 7 мА
Остаточное напряжение	Тип. 1,5 В
Импульсный ток	230 А (tp = 10 мс, при 25 °C)
Предельная нагрузка	265 A²c
Наименование защиты	RC-звено
Защитная цепь / модуль	RC-звено
Наименование защиты	Защита от перенапр.
Ограничение верхнего предела напряжения	> 910 В

Характеристики клемм

Тип подключения	Винтовые зажимы
Длина снятия изоляции	8 мм
Сечение жесткого проводника мин.	0,2 мм?
Сечение жесткого проводника макс.	6 мм?
Сечение гибкого проводника мин.	0,2 мм?
Сечение гибкого проводника макс.	4 мм?
Сечение провода AWG/kcmil, мин.	24
Сечение провода AWG/kcmil, макс.	10
Резьба винтов	M3

Общие сведения

Испытательное напряжение, вход / выход	2,5 кВ
Монтажное положение	Вертикально (монтажная рейка горизонтальная)
Указания по монтажу	устанавливаются в ряд с промежутком > 20 мм
Режим работы	100 % ED
Наименование	Воздушный путь и путь утечки между цепями
Стандарты / нормативные документы	EN 50178
Наименование	Требования к электростанции
	Соответствующие требованиям по ЭМВ
Стандарты / нормативные документы	EN 61000-6-2
	EN 61000-6-4
