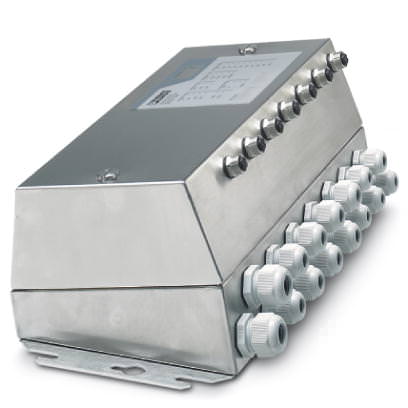

Пускатель электродвигателя с классом защиты IP54 Пускатели электродвигателя - ELR 5011 IP PN - 2700745 (127159)

Поставляем Пускатель электродвигателя с классом защиты IP54 Пускатели электродвигателя - ELR 5011 IP PN - 2700745 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

127159

Производитель

Phoenix Contact

Категория

Список пускателей электродвигателя с классом защиты IP54

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Пускатели электродвигателя - ELR 5011 IP PN - 2700745

Размеры

Ширина	384 мм
Высота	182 мм
Глубина	139 мм
Указание по размерам	Электронный модуль без нижней части
Расстояние между высверленными отверстиями	360 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-25 °C ... 50 °C (без выпадения конденсата)
Температура окружающей среды (хранение/транспорт)	-25 °C ... 70 °C (без выпадения конденсата)
Допустимая отн. влажность воздуха (при эксплуатации)	0 % ... 85 % (без выпадения конденсата)
Допустимая влажность воздуха (хранение / транспортировка)	75 % (hа внешней стороне корпуса допускается кратковременно выпадение небольшого количества конденсата)
Давление воздуха (при эксплуатации)	86 кПа ... 106 кПа (До 2000 м над уровнем моря)
Давление воздуха (хранение / транспортировка)	86 кПа ... 106 кПа (До 2000 м над уровнем моря)
Степень защиты	IP67 согласно МЭК 60529

Интерфейсы

Система на базе полевой шины	PROFINET
Тип подключения	8-полюсн. гнездо RJ45 на пускателе электродвигателя
Обозначение, место соединения	X30 и X31
Полюсов	8
Допустимое сечение жил кабеля	макс. 0,14 мм? ... 0,22 мм?

Питание электронного модуля

Тип подключения	COMBICON
Наименование	Клеммная колодка Х13
Полюсов	3
Допустимое сечение жил кабеля	1,5 мм?
Резьбовой крепежный элемент Pg	Pg11
Электропитание	24 В DC (U_S1 / U_S2)
Диапазон напряжения питания	20 В DC ... 30 В DC (с учетом пульсации)
Пульсация	Макс. допустимый коэффициент пульсации 3,6 V_SS в пределах допустимого диапазона напряжений
Ток питания	Тип. 0,25 А (При U_S1 = 24 В; плюс ток цифровых входов-выходов)
Максимально допустимая нагрузка по току	10 А

Разъем для подключение сети

Наименование	Разъем для подключение сети
Тип подключения	POWER-COMBICON с серебряными контактами
Обозначение, место соединения	X10
Полюсов	5
Допустимое сечение жил кабеля	2,5 мм? ... 4 мм?
Резьбовой крепежный элемент Pg	Pg11
Рабочее напряжение	360 В AC ... 550 В AC (линейное напряжение, 50/60 Гц)
Максимально допустимая нагрузка по току	25 А

Выход пускателя электродвигателя

Тип подключения	POWER-COMBICON
Количество	1
Обозначение, место соединения	Клеммная колодка; X10
Допустимое сечение жил кабеля	2,5 мм? ... 4 мм?
Резьбовой крепежный элемент Pg	Pg16
Рабочее напряжение	360 В AC ... 550 В AC (линейное напряжение, 50/60 Гц)
Диапазон частот	50 Гц ... 60 Гц (частота сети)
Диапазон номинальных токов	0,18 А ... 2,4 А
Категория использования	В соответствии с AC 3
Частота переключений	максимум 5 коммутационных циклов в минуту

Контроль электродвигателя

Настройка параметров	через PROFINET
Диапазон настройки параметров	0,2 А ... 2,4 А

Цифровые входы

Наименование, вход	Цифровые входы
Количество входов	10
Тип подключения	Штекерный соединитель M12
Способ подключения	2-, 3-, 4-проводной
Полюсов	5
Входное напряжение	24 В DC (U_S1)
Диапазон входных напряжений, сигнал '0'	-3 В DC ... 5 В (Двоичный '0')
Диапазон входных напряжений, сигнал '1'	15 В DC ... 30 В DC (Двоичная '1')
Типичный входной ток одного канала	около 3 мА (При U_S1= 24 В)
Время фильтрации	3 мс
Питание датчика	U_INI = U_S1 минус 1 В 500 мА Защита от короткого зам. и от перегрузки

Цифровые выходы

Наименование, выход	Цифровые выходы
Количество выходов	4
Тип подключения	Штекерный соединитель M12
Способ подключения	2-проводная схема
Полюсов	5
Выходной ток	макс. 500 мА (на канал)
Минимальное входное напряжение при номинальном токе	U_S2 минус 1 В
Наименование защиты	Электронная защита от короткого замыкания / защита от перенапряжения, безынерционный диод

Общие сведения

Масса	2115 г
Указания по значениям массы	Электронный модуль без нижней части
Тип монтажа	Настенный монтаж
Степень защиты	I, EN 50178
Указание	Указания по эксплуатации Линейная защита сетевого кабеля макс. 25 А, контролируйте номинальные значения параметров штекерного разъема POWER-COMBICON
	Указания по эксплуатации Сети типов TN, TT и IT на заказ
Воздушные пути и пути утечки	согласно EN 50178: 1998
Соответствие директиве по ЭМС	Испытание на помехозащищённость согл. EN 61000-6-2 Устойчивость к электростатическим разрядам (ESD) EN 61000-4-2: 1995 / IEC 61000-4-2 Разряд между контактами 6 кВ, критерий A; воздушный разряд 8 кВ, критерий А
	'Электромагнитные поля' EN 61000-4-3: 1993 / IEC 61000-4-3 Критерий B; напряженность поля: 10 В/м
	Испытание на невосприимчивость к быстрым переходным процессам и всплескам EN 61000-4-4: 1995 / IEC 61000-4-4 Критерий B; кабели питания: 2 кВ; кабели для передачи сигналов и данных: 2 кВ
	Испытание на невосприимчивость к выбросу напряжения EN 61000-4-5:1995 / IEC 61000-4-5 Критерий B; кабели питания (пост. тока): 0,5 кВ/0,5 кВ (симм./асимм.); критерий B; кабели питания перемен. тока: 1 кВ / 2 кВ (симм../асимм.)
	Защищенность от помех по цепи питания, наведенных радиочастотными полями EN 61000-4-6: 1993 / IEC 61000-4-6 Критерий A; испытательное напряжение 10 В
Излучение помех	EN 61000-6-4
Механические испытания	Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 10г, критерий оценки 1
	Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 2г, критерий оценки 1
