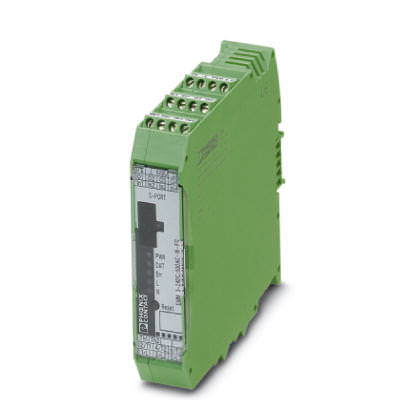

Изделие для управления электродвигателем Управление двигателем - EMM 3-230AC/500AC-16-IFS - 2297536 (116909)

Поставляем Изделие для управления электродвигателем Управление двигателем - EMM 3-230AC/500AC-16-IFS - 2297536 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

116909

Производитель

Phoenix Contact

Категория

Список изделий для управления электродвигателем

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Управление двигателем - EMM 3-230AC/500AC-16-IFS - 2297536

Указание

Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

Размеры

Ширина	22,5 мм
Высота	99 мм
Глубина	114,5 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-25 °C ... 70 °C
Температура окружающей среды (хранение/транспорт)	-25 °C ... 70 °C
Степень защиты	IP20

Входные данные

Наименование, вход	Питание устройства
Номинальное напряжение питания цепи управления U_S	230 В AC
Диапазон напряжений относительно U_S	0,4 ... 1,1
Номинальный ток питания цепи управления I_S	10 мА
Порог срабатывания, сигнал '0', напряжение	48 В AC
Порог срабатывания, сигнал '1', напряжение	96 В AC
Индикация рабочего напряжения	LED зел.
Индикатор состояния	Желтый светодиод - вращение по часовой стрелке (R), желтый светодиод - вращение против часовой стрелки (L), зеленый светодиод - передача данных
Индикация ошибок	LED красн.
Наименование, вход	Цифровые входы (IN1 - IN4)
Номинальное напряжение цепи управления U_C	230 В AC
Номинальный ток цепи управления I_C	3,5 мА
Наименование, вход	Измерительный вход для сигнала напряжения V1, V2, V3
	Измерительный вход для сигнала тока L1/T1, L2/T2, L3/T3
Типовой входной ток при U_N	макс. 16 А

Выходные данные

Наименование, выход	Контакты обратной связи O1-O4
Указание	Выход обратного сигнала настраивается, см. руководство пользователя
Количество выходов	4
Номинальное напряжение на выходе	230 В AC (Релейный выход / 500 мА)
Ток длительной нагрузки	500 мА

Выходные данные контакта для передачи сообщений

Наименование	Измерения сигнала тока
Измерение свыше	встроенный трансформатор тока
Базовая точность	Тип. 0,5 %
Наименование	Измерение напряжения / фазовое напряжение
Диапазон напряжений	0 В AC ... 350 В AC (фазовое напряжение)
Базовая точность	Тип. 0,75 %
Наименование	Измерение мощности
Базовая точность	Тип. 2 %

Характеристики клемм

Тип подключения	Винтовые зажимы
Сечение жесткого проводника мин.	0,14 мм?
Сечение жесткого проводника макс.	2,5 мм?
Сечение гибкого проводника мин.	0,14 мм?
Сечение гибкого проводника макс.	2,5 мм?
Сечение провода AWG/kcmil, мин.	26
Сечение провода AWG/kcmil, макс.	12

Общие сведения

Испытательное напряжение, вход / выход	8 кВ
Монтажное положение	Вертикально (монтажная рейка горизонтальная)
Указания по монтажу	устанавливаются в ряд без промежутков
Режим работы	100 % ED
Наименование	Коммутационные устройства низкого напряжения
Стандарты / нормативные документы	EN 60947
	EN 60947-4-2
Наименование	Требования к электростанции
Стандарты / нормативные документы	DWR 1300 / ZXX01/DD/7080.8d
Наименование	Помехоустойчивость
Стандарты / нормативные документы	EN 61000-6-2
	EN 61000-6-3
	EN 61000-6-4
Расчетное импульсное напряжение / изоляция	6 кВ / безопасное разделение
Расчетное напряжение изоляции	500 В
Степень загрязнения	2
Категория перенапряжения	III
