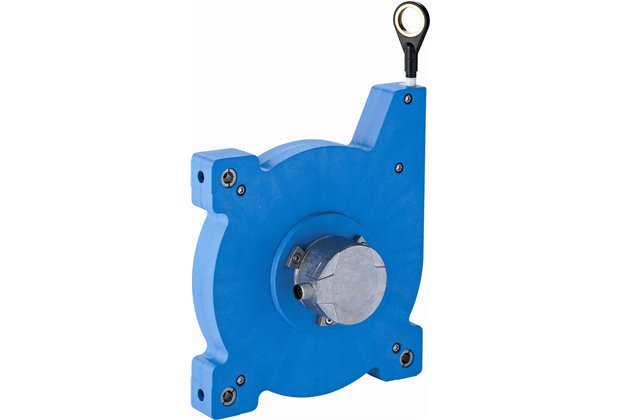

Тросиковый датчик расстояния EcoLine EcoLine - BCG19-A1CM1007 - 1061039 (sick150540)
Поставляем Тросиковый датчик расстояния EcoLine EcoLine - BCG19-A1CM1007 - 1061039 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.
есть на складе
наши менеджеры Online
Внимание!
Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.
Наши отгрузки
- Описание
Описание EcoLine - BCG19-A1CM1007 - 1061039
Performance
| Measurement range: | 0 m ... 10 m |
|---|---|
| Repeatability: | ? 0.2 mm 1) |
| Linearity: | ? ± 2 mm 2) |
| Hysteresis: | ? 0.4 mm 3) |
| Resolution (wire draw + encoder): | 0.14 mm 4) 5) |
| footnote | 1) 2) 3) Value refers to wire draw mechanism 4) 5) |
Механические параметры
| Mass (including encoder): | 2.16 kg |
|---|---|
| Mass (mechanics): | 1.9 kg |
| Measuring wire diameter: | 0.55 mm |
| Measuring wire material: | Highly flexible stranded steel 1.4401 stainless steel V4A |
| Housing material, wire draw mechanism: | Plastic, Noryl |
| Spring return force: | Ca. 9 N ... ca. 12 N 1) |
| Life of wire draw mechanism: | 1 million cycles 2) |
| Actual length of cable extension: | 10.2 m |
| Wire acceleration: | 8 m/s? |
| Operating speed: | 4 m/s |
| Mounted encoder: | AFM60 SSI |
| Mounted mechanic: | MRA-G190-110D3 |
| Part number mechanic: | 5326242 |
| Part number encoder: | 1037869 |
| Mass (measuring wire): | 1.2 g/m |
| Length of wire pulled out per revolution: | 555 mm |
| Number of steps per revolution: | 4,096 |
| footnote | 1) These values were measred at an ambient temperature of 25 °C. There may be variations at other temperatures. 2) |
Электрические параметры
| Initialization time: | Ca. 50 ms 1) |
|---|---|
| Supply voltage: | 4.5 V ... 32 V |
| Code type: | Gray |
| Power consumption: | 0.7 W |
| MTTFd: mean time to dangerous failure: | 250 a 2) 3) |
| footnote | 1) Valid positional data can be read once this time has elapsed. 2) This product is a standard product and does not constitute a safety component as defined in the Machinery Directive. Calculation based on nominal load of components, average ambient temperature 40°C, frequency of use 8760 h/a. All electronic failures are considered hazardous. For more information, see document no. 8015532. 3) The value applies to the mounted encoder |
Interfaces
| Electrical interface: | SSI |
|---|---|
| Connection type: | Male connector M12, 8-pin, radial |
| Clock frequency: | 1 MHz 2 MHz |
| SET (electronic adjustment): | Via SET cable |
| Encoder: | Absolute encoders |
Ambient data
| EMC: | (according to EN 61000-6-2 and EN 61000-6-3) |
|---|---|
| Enclosure rating encoder: | IP 67 |
| Enclosure rating mechanic: | IP 50 |
| Resistance to shocks: | 50 g, 6 ms (according to EN 60068-2-27) |
| Resistance to vibration: | 20 g, 10 Hz ... 2,000 Hz (according to EN 60068-2-6) |
| Relative humidity / Condensation: | 90 % (condensation of the optical scanning not permitted) |
| Working temperature range (encoder): | -30 °C ... +70 °C, with AFM60B, 0 °C ... +70 °C, with AFM60E |
| Working temperature range (mechanics): | -30 °C ... +70 °C |
| Working temperature range (combination): | Wird definiert durch den hoheren mininalen und niedrigeren maximalen Wert des Arbeitstemperaturbereichs von Encoder und Mechanik |
