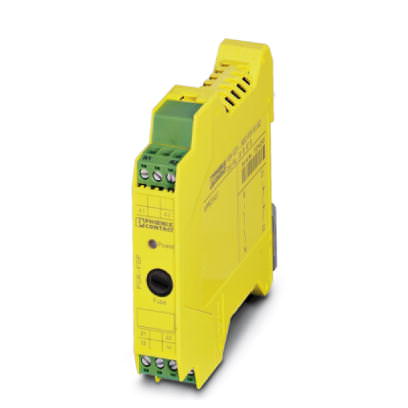

Безопасное реле сопряжения Реле сопряжения - PSR-SPP- 24DC/FSP/1X1/1X2 - 2981981 (118954)

Поставляем Безопасное реле сопряжения Реле сопряжения - PSR-SPP- 24DC/FSP/1X1/1X2 - 2981981 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

118954

Производитель

Phoenix Contact

Категория

Список безопасных реле сопряжения

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Детектор горючих газов Honeywell SPXCDALMTXF Sensepoint XCD

Смотреть ещё

Описание

Описание Реле сопряжения - PSR-SPP- 24DC/FSP/1X1/1X2 - 2981981

Указание

Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

Размеры

Ширина	17,5 мм
Высота	112 мм
Глубина	114,5 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-20 °C ... 55 °C
Температура окружающей среды (хранение/транспорт)	-40 °C ... 80 °C
Макс. допустимая влажность воздуха (хранение/транспортировка)	? 75 % (Среднегодовой показатель; образование конденсата и обледенение недопустимо)
	? 85 % (Отдельно; образование конденсата и обледенение недопустимо)
Ударопрочность	15г
Вибрация (при эксплуатации)	2г

Входные данные

Входное номинальное напряжение U_N	24 В DC
Диапазон входных напряжений относительно U_N	0,85 ... 1,1
Входной ток при U_N, стандартный	55 мА
Ток включения, стандартный	100 мА
Время срабатывания, типовое	50 мс
Время возврата, типовое	50 мс
Время возврата в состояние готовности	1 c

Выходные данные

Исполнение контакта	1 цепь активации без задержки
	1 цепь оповещения без задержки
Материал контакта	AgCuNi, + Au (0,2 мкм)
Минимальное напряжение переключения	15 В AC/DC
Максимальное напряжение переключения	250 В AC/DC
Макс. ток продолжительной нагрузки	5 А (Замыкающий контакт, учитывайте кривые изменения характеристик)
	100 мА (Размыкатель)
Минимальный пусковой ток	5 мА
Максимальный пусковой ток	5 А
Среднеквадрат. значение суммарного тока	25 A² (соблюдайте кривые)
Мощность отключения (активная нагрузка), максимальная	120 Вт (24 В пост. тока, ? = 0 мс, размыкающий контакт: 2,4 Вт)
	144 Вт (48 В пост. тока, ? = 0 мс, размыкающий контакт: 4,8 Вт)
	66 Вт (110 В пост. тока, ? = 0 мс, размыкающий контакт: 11 Вт)
	60 Вт (220 В пост. тока, ? = 0 мс, размыкающий контакт: 22 Вт)
	1250 ВА (250 В AC, ? = 0 мс, размыкающий контакт: 25 ВА)
Мощность отключения (индуктивная нагрузка), максимальная	72 Вт (24 В пост. тока, ? = 40 мс, размыкающий контакт: 2,4 Вт)
	36 Вт (48 В пост. тока, ? = 40 мс, размыкающий контакт: 4,8 Вт)
	36 Вт (110 В пост. тока, ? = 40 мс, размыкающий контакт: 11 Вт)
	48 Вт (220 В пост. тока, ? = 40 мс, размыкающий контакт: 22 Вт)
Коммутационная способность минимальная	75 мВт
Выходные предохранители	5 А T (Плавкий предохранитель)

Общие сведения

Тип реле	Электромеханическое с принудительным размыканием, пыленепроницаемое реле
Долговечность механическая	прибл. 10⁷ коммутационных циклов
Тип монтажа	Установка на монтажной рейке
Указания по монтажу	устанавливаются в ряд без промежутков
Степень защиты	IP20
Мин. степень защиты на месте установки	IP54
Монтажное положение	на выбор
Категория согласно EN 13849-1	4
Категория останова	0
Наименование	Воздушный путь и путь утечки между цепями
Стандарты / нормативные документы	DIN EN 50178
Расчетное импульсное напряжение / изоляция	6 кВ / безопасное разделение, усиленная изоляция
Расчетное напряжение изоляции	250 В AC
Степень загрязнения	2
Категория перенапряжения	III

Характеристики клемм

Сечение жесткого проводника мин.	0,2 мм?
Сечение жесткого проводника макс.	1,5 мм?
Сечение гибкого проводника мин.	0,2 мм?
Сечение гибкого проводника макс.	1,5 мм?
Сечение провода AWG/kcmil, мин.	24
Сечение провода AWG/kcmil, макс.	16
Длина снятия изоляции	8 мм
Тип подключения	Пружинные зажимы
