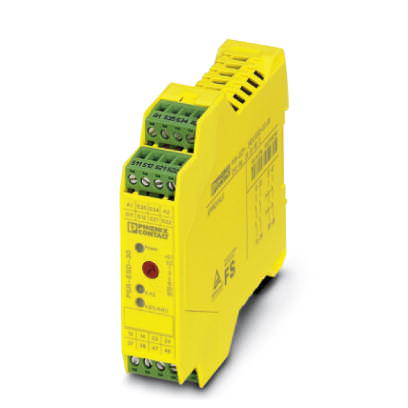

Реле безопасности Реле безопасности - PSR-SCP- 24DC/ESD/4X1/30 - 2981800 (119028)

Поставляем Реле безопасности Реле безопасности - PSR-SCP- 24DC/ESD/4X1/30 - 2981800 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

119028

Производитель

Phoenix Contact

Категория

Список реле безопасности

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Реле безопасности - PSR-SCP- 24DC/ESD/4X1/30 - 2981800

Указание

Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

Размеры

Ширина	22,5 мм
Высота	99 мм
Глубина	114,5 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-20 °C ... 45 °C
Температура окружающей среды (хранение/транспорт)	-40 °C ... 70 °C
Макс. допустимая отн. влажность воздуха (при эксплуатации)	75 %
Макс. допустимая влажность воздуха (хранение/транспортировка)	75 %

Входные данные

Входное номинальное напряжение U_N	24 В DC
Диапазон входных напряжений относительно U_N	0,85 ... 1,1
Входной ток при U_N, стандартный	75 мА DC
Напряжение входной, пусковой и обратной цепи	около 24 В DC
Время срабатывания, типовое	150 мс (контролируемый / ручной или автоматический пуск)
Время возврата, типовое	20 мс (контакты без задержки срабатывания)
	100 мс (контакты с задержкой срабатывания)
Диапазон значений времени возврата, типовой	0,1 c ... 30 c
Время возврата в состояние готовности	330 мс (Перезапуск)
	1 c (Пусковой момент)
Индикатор состояния	Светодиод K1/K2 и K3(t)/K4(t), зеленый
Макс. допустимое сопротивление кабельной системы	500 ? (Входная цепь и цепь сброса при U_N)

Выходные данные

Исполнение контакта	2 цепи активации без задержки
	2 цепи активации с задержкой
Материал контакта	AgSnO₂
Минимальное напряжение переключения	15 В AC/DC
Максимальное напряжение переключения	250 В AC/DC
Макс. ток продолжительной нагрузки	6 А (Замыкатель)
Минимальный пусковой ток	25 мА
Максимальный пусковой ток	6 А
Среднеквадрат. значение суммарного тока	120 A² (см. график изменения характеристик в зависимости от температуры)
Мощность отключения (активная нагрузка), максимальная	144 Вт (24 В постоянного тока, ? = 0 мс)
	288 Вт (48 В постоянного тока, ? = 0 мс)
	90 Вт (110 В постоянного тока, ? = 0 мс)
	88 Вт (220 В постоянного тока, ? = 0 мс)
	1500 ВА (250 В AC, ? = 0 мс)
Мощность отключения (индуктивная нагрузка), максимальная	42 Вт (24 В постоян. тока, ? = 40 мс)
	33 Вт (48 В постоян. тока, ? = 40 мс)
	25 Вт (110 В постоян. тока, ? = 40 мс)
	23 Вт (220 В постоян. тока, ? = 40 мс)
Коммутационная способность минимальная	0,4 Вт
Выходные предохранители	10 А gL/gG NEOZED (Замыкатель)

Общие сведения

Тип реле	Электромеханическое с принудительным размыканием, пыленепроницаемое реле
Долговечность механическая	прибл. 10⁷ коммутационных циклов
Тип монтажа	Установка на монтажной рейке
Степень защиты	IP20
Мин. степень защиты на месте установки	IP54
Монтажное положение	на выбор
Категория согласно EN 13849-1	4
Категория останова	0 (контакты без задержки срабатывания)
	1 (контакты с задержкой срабатывания)
Наименование	Воздушный путь и путь утечки между цепями
Стандарты / нормативные документы	DIN EN 60947-1
Расчетное импульсное напряжение / изоляция	4 кВ / базовая изоляция
Расчетное напряжение изоляции	250 В
Степень загрязнения	2
Категория перенапряжения	II

Характеристики клемм

Сечение жесткого проводника мин.	0,2 мм?
Сечение жесткого проводника макс.	2,5 мм?
Сечение гибкого проводника мин.	0,2 мм?
Сечение гибкого проводника макс.	2,5 мм?
Сечение провода AWG/kcmil, мин.	24
Сечение провода AWG/kcmil, макс.	12
Длина снятия изоляции	7 мм
Резьба винтов	M3
Тип подключения	Винтовые зажимы
