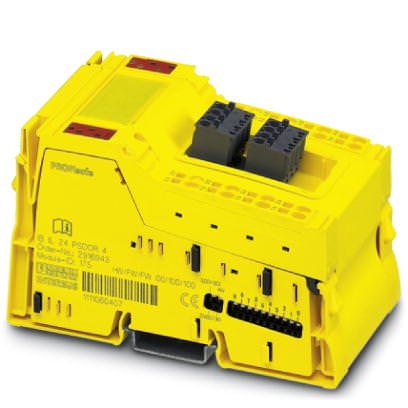

Изделие для ввода-вывода с технологией SafetyBridge Модуль безопасности - IB IL 24 PSDOR 4-PAC - 2985864 (120460)

Поставляем Изделие для ввода-вывода с технологией SafetyBridge Модуль безопасности - IB IL 24 PSDOR 4-PAC - 2985864 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

120460

Производитель

Phoenix Contact

Категория

Список изделий для ввода-вывода с технологией SafetyBridge

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Модуль безопасности - IB IL 24 PSDOR 4-PAC - 2985864

Указание

Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

Размеры

Ширина	73,2 мм
Высота	119,8 мм
Глубина	71,5 мм
Указание по размерам	Размеры корпуса

Окружающие условия

Температура окружающей среды (при эксплуатации)	-25 °C ... 55 °C
Температура окружающей среды (хранение/транспорт)	-25 °C ... 70 °C
Допустимая отн. влажность воздуха (при эксплуатации)	10 % ... 85 % (Обеспечьте принятие мер по предотвращению избыточной влажности воздуха в рамках допустимого температурного диапазона. )
Допустимая влажность воздуха (хранение / транспортировка)	10 % ... 85 % (Обеспечьте принятие мер по предотвращению избыточной влажности воздуха в рамках допустимого температурного диапазона. )
Давление воздуха (при эксплуатации)	80 кПа ... 108 кПа (До 2000 м над уровнем моря)
Давление воздуха (хранение / транспортировка)	66 кПа ... 108 кПа (До 3500 м над уровнем моря)
Степень защиты	IP20

Интерфейсы

Система на базе полевой шины	INTERBUS
Наименование	Локальная шина Inline
Тип подключения	Распределитель Inline
Скорость передачи данных	500 kBit/ / 2 MBit/s

Цифровые выходы

Наименование, выход	Выход для реле
Тип подключения	Пружинный зажим
Способ подключения	2-, 3-, 4-проводной
Количество выходов	4 (Предохранительные реле)
Выходное напряжение	24 В DC (U_S - 1 В)
Номинальное напряжение на выходе	24 В DC (Штекер Inline)
Выходной ток	макс. 4 А (Штекер Inline, на каждый контакт, учет изменения характеристик)
	макс. 6 А (Штекер COMBICON, на каждый контакт, учет изменения характеристик)
Максимальный выходной ток на 1 канал	4 А

Питание электронного модуля

Электропитание	24 В DC (с помощью регулятора напряжения)
Диапазон напряжения питания	19,2 В DC ... 30 В DC
Напряжение в логической схеме U_L	7,5 В (с помощью регулятора напряжения)
Потребляемый ток	макс. 360 мА (Из локальной шины)

Общие сведения

Масса	310 г
Указания по значениям массы	Со штекером
Тип монтажа	Монтажная рейка
Степень защиты	I, IEC 61140, EN 61140, VDE 0140-1
Испытательный участок	Питание 5 В входной удаленной шины / питание 7,5 В (логическая схема) 500 В AC 50 Гц 1 минута
	Питание 5 В выходной удаленной шины / питание 7,5 В (логическая схема) 500 В AC 50 Гц 1 минута
	Питание 7,5 В (логическая схема шины) / питание 24 В (периферийное устройство) 500 В AC 50 Гц 1 минута
	Блок питания 24 В (U_M, U_S), GND, тактовые выходы/7,5 В (логика управления шиной), релейные выходы 500 В AC 50 Гц 1 минута
	Релейные выходы COMBICON X3 / релейные выходы COMBICON X4, релейные выходы штекер Inline,Блок питания 7,5 В (логика управления шиной), 24 В (U_M, U_S), GND, тактовые выходы, FE 2500 В AC 50 Гц 1 минута
	Релейные выходы COMBICON X4 / релейные выходы COMBICON X3, релейные выходы штекер Inline,Блок питания 7,5 В (логика управления шиной), 24 В (U_M, U_S), GND, тактовые выходы, 2500 В AC 50 Гц 1 минута
Категория согласно EN 13849-1	4

Потенциалы Inline

Напряжение в логической схеме U_L	7,5 В DC (см. инструкции по технике безопасности)
Потребляемый ток при U_L	макс. 360 мА
Напряжение питания главной цепи U_M	24 В DC
Диапазон напряжения питания U_M	19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации)
Потребляемый ток при U_M	Тип. 30 мА (все выходы установлены; плюс ток исполнительных элементов)
	макс. 0,03 А
Напряжение питания на сегменте U_S	24 В
