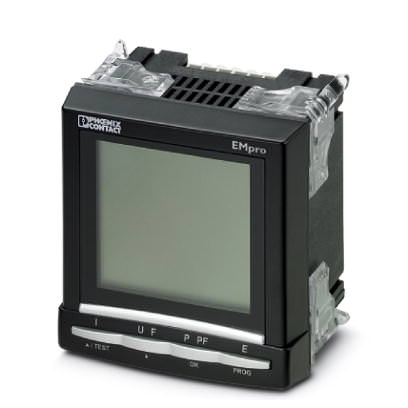

Энергоизмерительное устройство Измерительный прибор - EEM-MA400 - 2901364 (110323)
Поставляем Энергоизмерительное устройство Измерительный прибор - EEM-MA400 - 2901364 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.
есть на складе
наши менеджеры Online
Внимание!
Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.
Наши отгрузки
- Описание
Описание Измерительный прибор - EEM-MA400 - 2901364
Размеры
| Ширина | 96 мм |
|---|---|
| Высота | 96 мм |
| Глубина | 82 мм |
| Монтажная глубина с модулем расширения | 80 мм |
| Монтажная глубина без модуля расширения | 60 мм |
Окружающие условия
| Степень защиты | IP 52 (спереди), IP 30 (сзади) |
|---|---|
| Температура окружающей среды (при эксплуатации) | -10 °C ... 55 °C (14 °F ... 131 °F) |
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 85 °C (от -4 °F до 185 °F) |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | ? 95 % |
| Макс. содержание солевого тумана | ? 2,5 % |
| Высота | ? 2000 м |
| Температура окружающей среды (при эксплуатации) | 0 °C ... 40 °C |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | 80 % (до 31 °C) |
| 50 % (при 40 °C) |
Входные данные
| Принцип измерения | Измерение эффективного значения |
|---|---|
| Мониторинг высших гармоник | до 51-й гармоники |
| Измеряемые параметры | Пер. ток, синусоидальный (50/60 Гц) |
| Наименование, вход | Измерительный вход для сигнала напряжения V1, V2, V3 |
| Диапазон входных напряжений | 50 В AC ... 500 В AC (Фаза/фаза) |
| 28 В AC ... 289 В AC (Фаза/нейтраль) | |
| Точность | 0,2 % |
| Диапазон входных токов | через внешние трансформаторы |
| Входной ток | 9999 А (первичный) |
| 5 А (вторичный) | |
| Диапазон измерения тока | 0 кA ... 11 кA |
| Нагрузочная способность по максимальному току | 6 А (длительно) |
| Порог срабатывания номинального измерительного диапазона | 5 мА |
| Точность | 0,2 % |
| Перегрузка по току | 10 x IN для 1 с |
| Измерительный диапазон_Мощность | 0 МВт ... 11 МВт |
| 0 МВАр ... 11 МВАр | |
| 0 МВА ... 11 МВА | |
| Точность | 0,5 % |
| Активная энергия (IEC 62053-22) | Класс 0,5S |
| Реактивная энергия (IEC 62053-23) | Класс 2 |
Общие сведения
| Показание | ЖК-индикатор, с задней подсветкой |
|---|---|
| Норма | 1 с |
| Диапазон напряжения питания | 110 В AC ... 400 В AC ±10 % |
| Номинальная потребляемая мощность | 5 ВА |
| Потребляемая мощность | 10 ВА (с макс. количеством модулей расширения) |
| Тип сети | 3-фазная (3- или 4-проводная), 2-фазная (2-проводная) и 1-фазная (1-проводная) |
| Цвет | черный |
| Соответствие нормам | Соответствие CE |
| Расчетное напряжение изоляции | 300 В AC (EN 61010-1) |
| Категория перенапряжения | III |
| испытательное напряжение | 3,5 кВ AC (50 Гц, 1 мин) |
| 2,2 кВ AC (50 Гц, 1 мин) |
Данные подключения
| Сечение гибкого проводника мин. | 0,5 мм? |
|---|---|
| Сечение гибкого проводника макс. | 2,5 мм? |
| Сечение жесткого проводника мин. | 0,5 мм? |
| Сечение жесткого проводника макс. | 2,5 мм? |
| Сечение провода AWG/kcmil, мин. | 20 |
| Сечение провода AWG/kcmil, макс. | 14 |
| Тип подключения | Вставные винтовые клеммы COMBICON |
| Длина снятия изоляции | 6 мм |
| Момент затяжки | 0,4 Нм |
| Указание | Разъемы для подключения к источнику напряжения и другие |
| Сечение гибкого проводника мин. | 0,5 мм? |
| Сечение гибкого проводника макс. | 6 мм? |
| Сечение жесткого проводника мин. | 0,5 мм? |
| Сечение жесткого проводника макс. | 6 мм? |
| Сечение провода AWG/kcmil, мин. | 20 |
| Сечение провода AWG/kcmil, макс. | 8 |
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 7 мм |
| Указание | Разъем для подключения к источнику тока |
Данные UL
| Диапазон номинального напряжения питания | 110 В AC ... 240 В AC ±10 % |
|---|---|
| 120 В DC ... 250 В DC ±10 % | |
| Потребляемая мощность | 10 ВА |
| Режим работы | Применение внутри помещений |
| Импульсные перенапряжения | переходные перенапряжения в соответствии с классом устройств |
| Категория перенапряжения | I, II, III |
| Категория перенапряжения питания | мин. II |
