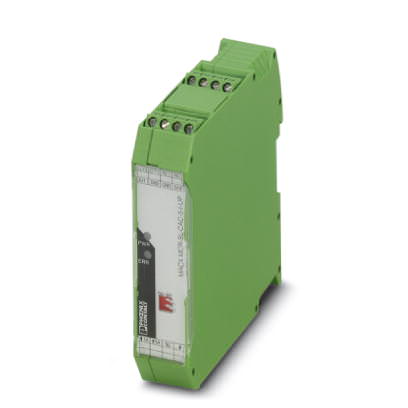

Измерительный преобразователь тока до 12 A перем. тока, синусоидального Измерительный преобразователь тока - MACX MCR-SL-CAC- 5-I - 2810612 (110274)

Поставляем Измерительный преобразователь тока до 12 A перем. тока, синусоидального Измерительный преобразователь тока - MACX MCR-SL-CAC- 5-I - 2810612 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

110274

Производитель

Phoenix Contact

Категория

Список измерительных преобразователей тока до 12 A перем. тока, синусоидального

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Измерительный преобразователь тока - MACX MCR-SL-CAC- 5-I - 2810612

Размеры

Ширина	22,5 мм
Высота	104 мм
Глубина	114,5 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-20 °C ... 65 °C (-4°F...149°F)
Температура окружающей среды (хранение/транспорт)	-40 °C ... 85 °C (-40°F...185°F)
Макс. рабочая высота	2000 м
Степень защиты	IP20

Входные данные

Конфигурируемый / программируемый	настраивается DIP-переключателем
Порог срабатывания	0,3 % (1 А)
	0,45 % (5 А)
Диапазон настройки, входной ток, минимальный	0 А AC ... 1 А AC (конфигурируемый)
Диапазон настройки, входной ток, максимальный	0 А AC ... 5 А AC (конфигурируемый)
Нагрузочная способность по максимальному току	2 x I_N (длительная)
Нагрузочная способность по импульсному току	20 x I_N (1 с)
Номинальная частота f_N	50 Гц
Диапазон измерения частоты	45 Гц ... 65 Гц
Тип подключения	Винтовые клеммы

Выходные данные

Наименование, выход	выход тока
Конфигурируемый / программируемый	настраивается DIP-переключателем
Выходной сигнал, ток	0 мА ... 20 мА (конфигурируемый)
	4 мА ... 20 мА (конфигурируемый)
макс. выходной ток	25 мА
Нагрузка / выходная нагрузка, выход тока	< 500 ? (при 20 мА)
Индикатор состояния	красный светодиод (неисправность), зеленый светодиод (готов к работе)

Выходной переключающий контакт

Наименование, выход	Без выходного переключающего контакта

Питание

Номинальное напряжение питания	24 В DC (-20%...+25%)
Диапазон напряжения питания	19,2 В DC ... 30 В DC
Потребляемый ток, макс.	< 32 мА (при U_B=24 В пост. тока, I_OUT=20 мА)
Потребляемая мощность	< 0,9 Вт (при U_B=24 В пост. тока, I_OUT=20 мА)

Характеристики клемм

Тип подключения	Винтовые зажимы
Сечение жесткого проводника мин.	0,2 мм?
Сечение жесткого проводника макс.	2,5 мм?
Сечение провода AWG/kcmil, мин.	24
Сечение провода AWG/kcmil, макс.	14
Сечение гибкого проводника мин.	0,2 мм?
Сечение гибкого проводника макс.	2,5 мм?
Длина снятия изоляции	8 мм
Резьба винтов	M3

Общие сведения

Ошибка передачи, макс.	? 0,5 % (от диапаз. номинала при нормальных условиях)
Температурный коэффициент, максимальный	< 0,02 %/K
Температурный коэффициент, стандартн.	< 0,015 %/K
Ступенчатая характеристика (10-90%)	макс. 300 мс
	Тип. 200 мс
Категория перенапряжения	II
Степень загрязнения	2
Испытательное напряжение, вход / выход	4 кВ (50 Гц, 1 мин)
Испытательное напряжение, выход / питание	1,5 кВ (50 Гц, 1 мин)
Электромагнитная совместимость	Соответствует Директиве по ЭМС 2004/108/EG
Излучение помех	EN 61000-6-4
Помехоустойчивость	EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения.
Цвет	зеленый
Материал корпуса	Полиамид РА, неусиленный
Монтажное положение	на выбор
Соответствие нормам	Соответствие CE
ATEX	? II 3 G Ex nA IIC T4 Gc X
UL, США / Канада	UL 508 одобр.
