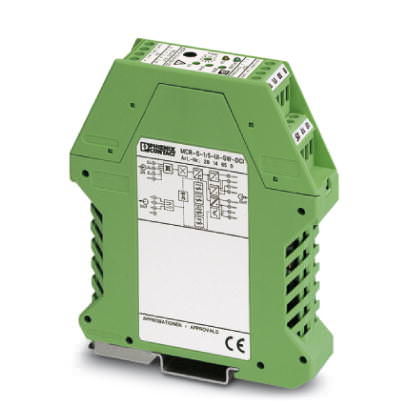

Измерительный преобразователь тока до 55 A перем./пост. тока, программируемый Измерительный преобразователь тока - MCR-S-1-5-UI-DCI - 2814634 (110285)

Поставляем Измерительный преобразователь тока до 55 A перем./пост. тока, программируемый Измерительный преобразователь тока - MCR-S-1-5-UI-DCI - 2814634 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

110285

Производитель

Phoenix Contact

Категория

Список измерительных преобразователей тока до 55 A перем./пост. тока, программируемых

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Измерительный преобразователь тока - MCR-S-1-5-UI-DCI - 2814634

Указание

Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

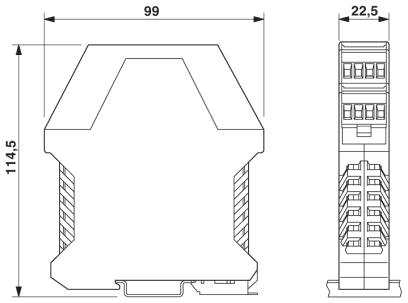

Размеры

Ширина	22,5 мм
Высота	99 мм
Глубина	114,5 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-20 °C ... 60 °C
Температура окружающей среды (хранение/транспорт)	-40 °C ... 85 °C
Степень защиты	IP20

Входные данные

Вход	Вход для измерения сигнала тока
Количество входов	3
Конфигурируемый / программируемый	да, предварительно сконфигурирован
Диапазон входных токов	0 А ... 11 А (AC/DC)
Порог срабатывания	2 % (от номинального измерительного диапазона 1/5/10 A)
Диапазон настройки, входной ток, минимальный	0 А ... 0,2 А
Диапазон настройки, входной ток, максимальный	0 А ... 11 А
Форма импульса	постоянный, переменный или искаженный ток
Нагрузочная способность по максимальному току	2 x I_N (длительная)
Нагрузочная способность по импульсному току	20 x I_N (1 с)
Диапазон измерения частоты	15 Гц ... 400 Гц
Тип подключения	Винтовые зажимы

Выходные данные

Наименование, выход	Выход сигнала напряжения / выход сигнала тока
Конфигурируемый / программируемый	да, предварительно сконфигурирован
Выходной сигнал, напряжение	0 В ... 10 В
	2 В ... 10 В
	-10 В ... 10 В
	0 В ... 5 В
	1 В ... 5 В
	-5 В ... 5 В
	10 В ... 0 В
	10 В ... 2 В
	10 В ... -10 В
	5 В ... 0 В
	5 В ... 1 В
	5 В ... -5 В
Выходной сигнал, ток	0 мА ... 20 мА
	4 мА ... 20 мА
	20 мА ... 0 мА
	20 мА ... 4 мА
Нагрузка / выходная нагрузка, выход напряжения	> 10 к?
Нагрузка / выходная нагрузка, выход тока	< 500 ?

Выходной переключающий контакт

Наименование, выход	Без выходного переключающего контакта

Питание

Диапазон напряжения питания	20 В DC ... 30 В DC
Потребляемый ток, макс.	< 40 мА (без нагрузки)

Характеристики клемм

Тип подключения	Винтовые зажимы
Сечение жесткого проводника мин.	0,2 мм?
Сечение жесткого проводника макс.	2,5 мм?
Сечение провода AWG/kcmil, мин.	24
Сечение провода AWG/kcmil, макс.	14
Сечение гибкого проводника мин.	0,2 мм?
Сечение гибкого проводника макс.	2,5 мм?
Длина снятия изоляции	8 мм
Резьба винтов	M3

Общие сведения

Ошибка передачи, макс.	< 0,5 % (от диапаз. номинала при нормальных условиях)
Температурный коэффициент, стандартн.	< 0,025 %/K
Ступенчатая характеристика (10-90%)	330 мс (при перемен. токе)
	40 мс (при постоян. токе)
Индикатор состояния	LED зел.
Категория перенапряжения	III
Степень загрязнения	2
Расчетное напряжение изоляции	300 В AC (к земле)
Испытательное напряжение, вход / выход	4 кВ (50 Гц, 1 мин)
Испытательное напряжение, вход / питание	4 кВ (50 Гц, 1 мин)
Испытательное напряжение, выход / питание	500 В (50 Гц, 1 мин)
Электромагнитная совместимость	Соответствует Директиве по ЭМС 2004/108/EG
Излучение помех	EN 61000-6-4
Помехоустойчивость	EN 61000-6-2
Цвет	зеленый
Материал корпуса	Полиамид РА, неусиленный
Монтажное положение	на выбор
Соответствие нормам	Соответствие CE
UL, США / Канада	Класс I, зона 2, AEx nC IIC T6, Ex nC IIC T6
