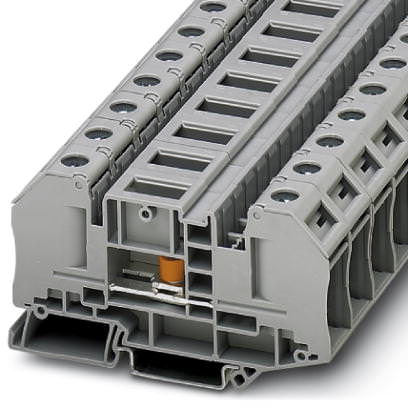

Клемма с размыкателями для измерительных трансформаторов Измерительная клемма с ползунковым размыкателем - RT 5-T - 3049039 (91804)

Поставляем Клемма с размыкателями для измерительных трансформаторов Измерительная клемма с ползунковым размыкателем - RT 5-T - 3049039 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

91804

Производитель

Phoenix Contact

Категория

Список клемм с размыкателями для измерительных трансформаторов

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Промежуточное реле 5НО,230В 50/60Гц, винт. зажим, CAD50M7 Schneider Electric

Смотреть ещё

Описание

Описание Измерительная клемма с ползунковым размыкателем - RT 5-T - 3049039

Общие сведения

Указание	Внимание: при установке неизолированных кабельных наконечников требуется применение удлинителя BE-RT... (см. ассортимент принадлежностей)!
Количество ярусов	1
Количество точек подключения	2
Цвет	cерый
Изоляционный материал	PA
Класс воспламеняемости согласно UL 94	V0
Область применения	Железнодорожная индустрия
	Машиностроение
	Производство комплектного оборудования
Максимальный ток нагрузки	41 А (Для кабеля сечением 6 мм?)
Расчетное импульсное напряжение	6 кВ
Степень загрязнения	3
Категория перенапряжения	III
Группа изоляционного материала	I
Подключение согласно стандарту	МЭК 60947-7-1
Максимальный ток нагрузки (нижний ярус)	41 А
Дополнительный текст	Для кабеля сечением 6 мм?
Номинальный ток I_N (нижний ярус)	41 А
Номинальное напряжение U_N	1000 В (Расчетное напряжение при открытой перегородке 500 В)
Дополнительный текст	Расчетное напряжение при открытой перегородке 500 В
Открытая боковая стенка	ja
Спецификация испытания защиты от прикосновений	DIN EN 50274 (VDE 0660-514):2002-11
Безопасность при прикосновении руками	обеспечивается
Безопасность при прикосновении пальцами	обеспечивается
Заданное значение испытательного импульсного напряжения	7,3 кВ
Результат испытаний импульсным напряжением	Испытание проведено
Заданное значение испытательного переменного напряжения	1,89 кВ
Результат испытания с изменением напряжения	Испытание проведено
Испытание на механическую прочность клемм (5-кратное подсоединение/отсоединение провода)	Испытание проведено
Прочность насадки на крепежное основание	NS 35
Заданное значение	5 Н
Результат испытаний глухой посадки	Испытание проведено
Результат проверки падения напряжения	Испытание проведено
Испытание на нагревание	Испытание проведено
Испытание на устойчивость к воздействию короткого замыкания Сечение провода	6 мм?
Кратковременный ток	0,72 кA
Результат проверки стойкости к току КЗ	Испытание проведено
Подтверждение тепловых характеристик (испытание горелкой с игольчатым пламенем) Длительность воздействия	30 c
Результат термических испытаний	Испытание проведено
Спецификация испытания на колебания, широкополосные шумы	DIN EN 50155 (VDE 0115-200):2008-03
Спектр испытания	Испытания на долговечность, категория 1, класс B, в транспортной коробке
Частота испытания	от f₁ = 5 Гц до f₂ = 150 Гц
ASD-уровень	0,02 g?/Гц
Ускорение	0,8г
Продолжительность испытания на каждую ось	5 ч
Направления испытания	X-, Y- и Z-ось
Результат испытания на колебания, широкополосные шумы	Испытание проведено
Спецификация испытания на ударопрочность	DIN EN 50155 (VDE 0115-200):2008-03
Форма удара	Полусинусоида
Ускорение	5г
Продолжительность удара	30 мс
Количество ударов в 1 направлении	3
Направления испытания	X-, Y- и Z-ось (положит. и отрицат.)
Результат испытания на ударопрочность	Испытание проведено
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))	120 °C

Размеры

Ширина	16,3 мм
Длина	91,4 мм
Высота NS 35/7,5	51 мм
Высота NS 35/15	58,5 мм

Характеристики клемм

Указание	Болты для зажимов
Подключение согласно стандарту	МЭК 60947-7-1
Тип подключения	Болтовые клеммы
Сечение жесткого проводника мин.	0,1 мм?
Сечение жесткого проводника макс.	6 мм?
Сечение провода AWG/kcmil, мин.	26
Сечение провода AWG/kcmil, макс.	10
Сечение гибкого проводника мин.	0,1 мм?
Сечение гибкого проводника макс.	6 мм?
Мин. сечение гибкого проводника AWG	26
Сечение гибкого проводника AWG, макс.	10
Мин. сечение соединения кабельного наконечника	0,5 мм?
Макс. сечение соединения кабельного наконечника	6 мм?
Резьба винтов	M5
Мин. момент затяжки	2,5 Нм
Момент затяжки, макс.	3 Нм
Резьба винтов	M4
Мин. момент затяжки	1,5 Нм
Момент затяжки, макс.	1,8 Нм
