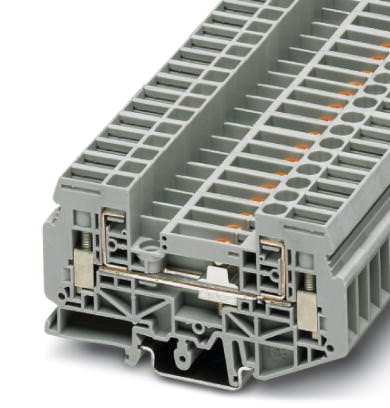

Клемма с размыкателями для измерительных трансформаторов Измерительная клемма с ползунковым размыкателем - UGSK 6 - 3026285 (92665)

Поставляем Клемма с размыкателями для измерительных трансформаторов Измерительная клемма с ползунковым размыкателем - UGSK 6 - 3026285 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

92665

Производитель

Phoenix Contact

Категория

Список клемм с размыкателями для измерительных трансформаторов

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Измерительная клемма с ползунковым размыкателем - UGSK 6 - 3026285

Общие сведения

Количество ярусов	1
Количество точек подключения	2
Цвет	cерый
Изоляционный материал	PA
Класс воспламеняемости согласно UL 94	V0
Расчетное импульсное напряжение	6 кВ
Степень загрязнения	3
Категория перенапряжения	III
Группа изоляционного материала	I
Подключение согласно стандарту	МЭК 60947-7-1
Максимальный ток нагрузки (нижний ярус)	57 А
Дополнительный текст	Для кабеля сечением 10 mm? Поперечное сечение
Номинальный ток I_N (нижний ярус)	41 А
Номинальное напряжение U_N	400 В
Открытая боковая стенка	ja
Спецификация испытания защиты от прикосновений	DIN EN 50274 (VDE 0660-514):2002-11
Безопасность при прикосновении руками	обеспечивается
Безопасность при прикосновении пальцами	обеспечивается
Заданное значение испытательного импульсного напряжения	7,3 кВ
Результат испытаний импульсным напряжением	Испытание проведено
Заданное значение испытательного переменного напряжения	1,89 кВ
Результат испытания с изменением напряжения	Испытание проведено
Испытание на механическую прочность клемм (5-кратное подсоединение/отсоединение провода)	Испытание проведено
Испытание на изгиб Скорость вращения	10 об/мин.
Испытание на изгиб при вращении	135
Испытание на изгиб Сечение провода/Масса	0,5 мм?/0,3 кг
	6 мм?/1,4 кг
	10 мм?/2 кг
Результат испытания на изгиб	Испытание проведено
Испытание на растяжение, сечение провода	0,5 мм?
Растягивающее усилие, заданное значение	40 Н
Испытание на растяжение, сечение провода	6 мм?
Растягивающее усилие, заданное значение	160 Н
Испытание на растяжение, сечение провода	10 мм?
Растягивающее усилие, заданное значение	180 Н
Результат испытания на растяжение	Испытание проведено
Требования, падение напряжения	U₁ ? 3,2 мВ; U₂ ? 1,5 x U₁
Результат проверки падения напряжения	Испытание проведено
Испытание на нагревание	Испытание проведено

Размеры

Длина	91 мм
Ширина	8,2 мм
Высота NS 35/7,5	51 мм
Высота NS 35/15	58,5 мм
Высота NS 32	56 мм

Характеристики клемм

Сечение жесткого проводника мин.	0,5 мм?
Сечение жесткого проводника макс.	10 мм?
Сечение гибкого проводника мин.	0,5 мм?
Сечение гибкого проводника макс.	6 мм?
Сечение провода AWG/kcmil, мин.	20
Сечение провода AWG/kcmil, макс.	8
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин.	0,5 мм?
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс.	6 мм?
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин.	0,5 мм?
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс.	6 мм?
2 жестких провода одинакового сечения, мин.	0,5 мм?
2 жестких провода одинакового сечения, макс.	2,5 мм?
2 гибких провода одинакового сечения, мин.	0,5 мм?
2 гибких провода одинакового сечения, макс.	4 мм?
2 гибких провода одинакового сечения, без пластмассовой втулки AEH, мин.	0,5 мм?
2 гибких провода одинакового сечения, без пластмассовой втулки AEH, макс.	2,5 мм?
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, мин.	0,5 мм?
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс.	4 мм?
Тип подключения	Винтовые зажимы
Длина снятия изоляции	10 мм
Резьба винтов	M4
Мин. момент затяжки	1,2 Нм
Момент затяжки, макс.	1,4 Нм
