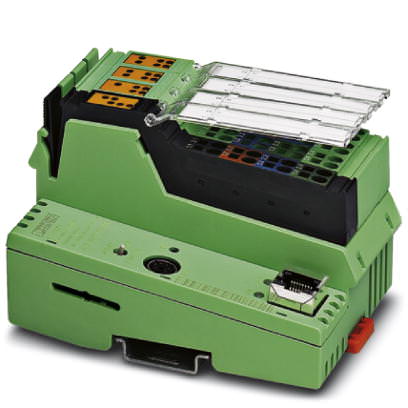

Модульный контроллер Управление - ILC 131 ETH - 2700973 (108369)

Поставляем Модульный контроллер Управление - ILC 131 ETH - 2700973 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

108369

Производитель

Phoenix Contact

Категория

Список модульных контроллеров

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Управление - ILC 131 ETH - 2700973

Указание

Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

Размеры

Ширина	80 мм
Высота	119,8 мм
Глубина	71,5 мм

Окружающие условия

Степень защиты	IP20
Температура окружающей среды (при эксплуатации)	-25 °C ... 55 °C
Температура окружающей среды (хранение/транспорт)	-25 °C ... 85 °C
Допустимая отн. влажность воздуха (при эксплуатации)	10 % ... 95 % (согласно DIN EN 61131-2)
Допустимая влажность воздуха (хранение / транспортировка)	10 % ... 95 % (согласно DIN EN 61131-2)
Давление воздуха (при эксплуатации)	70 кПа ... 106 кПа (До 3000 м над уровнем моря)
Давление воздуха (хранение / транспортировка)	70 кПа ... 106 кПа (До 3000 м над уровнем моря)
Ударопрочность	25г, критерий 1 согласно IEC 60068-2-27
Вибрация (при эксплуатации)	5г

Система управления

Программный инструмент	PC WORX / PC WORX EXPRESS
Диагностический инструмент	DIAG+
Конфигурационный инструмент	Config+ версии 1.01 и выше

Механическая конструкция

Масса	285 г

Интерфейсы передачи данных

Интерфейс	Локальная шина INTERBUS-Master (ведущ.)
Тип подключения	Распределитель Inline
Скорость передачи данных	500 kBaud / 2 MBaud umschaltbar
Интерфейс	Задание параметров / обслуживание / диагностика
Тип подключения	RS-232-C, 6-контактный разъем MINI-DIN (PS/2), Ethernet 10/100 (RJ45)
Скорость передачи данных	max. 115,2 kBit/s
Интерфейс	Ethernet 10Base-T/100Base-TX
Тип подключения	Гнездо RJ45
Скорость передачи данных	10/100 MBit/s

PROFINET-IO

Функция устройства	Устройство PROFINET

Питание

Потребляемый ток, типовой	210 мА
Потребляемый ток, макс.	870 мА (370 мА, питание логической схемы + 500 мА, питание аналоговой схемы)
Электропитание	24 В DC
Диапазон напряжения питания	19,2 В DC ... 30 В DC
Остаточная пульсация	± 5 %

Функция полевой шины

Количество процессных данных	макс. 2048 бит (INTERBUS)
	макс. 8192 бит (внутренний клиент MODBUS)
Количество поддерживаемых оконечных устройств	макс. 63
Количество оконечных устройств, подключаемых к локальной шине	макс. 63 (Не превышайте максимально допустимое значение для потребляемого тока)
Количество оконечных устройств с каналом параметров	макс. 8
Классификация групп	INTERBUS, ведущий

Прямые входы/выходы

Наименование, выход	Цифровые выходы
Количество выходов	4
Способ подключения	2-, 3-, 4-проводной
Максимальный выходной ток на 1 канал	500 мА
Наименование, вход	Цифровые входы
Количество входов	8
Тип подключения	Распределитель потенциала
Описание входа	EN 61131-2 тип 1 n-p-n/p-n-p

Исполняющая система, соотв. МЭК-61131

Программный инструмент	PC WORX / PC WORX EXPRESS
Скорость обработки данных	1,7 мс (1 K смешанных команд)
	90 мкс (1 K бит-команд)
Память для программ	192 кбайт (Команды 16 K (IL))
Память для данных	192 кбайт
Память для постоянного хранения данных	8 кбайт (NVRAM)
Количество модулей данных	в зависимости от объема памяти для данных
Количество таймеров, счетчиков	в зависимости от объема памяти для данных
Количество задач управления	8
Часы реального времени	да
