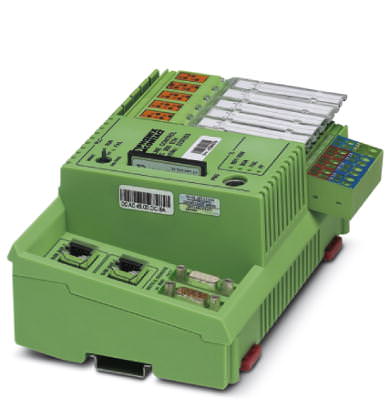

Модульный контроллер Управление - ILC 370 PN 2TX-IB - 2876915 (108673)

Поставляем Модульный контроллер Управление - ILC 370 PN 2TX-IB - 2876915 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

108673

Производитель

Phoenix Contact

Категория

Список модульных контроллеров

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Управление - ILC 370 PN 2TX-IB - 2876915

Размеры

Ширина	182 мм
Высота	140,5 мм
Глубина	71,5 мм

Окружающие условия

Степень защиты	IP20
Температура окружающей среды (при эксплуатации)	-25 °C ... 55 °C
Температура окружающей среды (хранение/транспорт)	-25 °C ... 85 °C
Допустимая отн. влажность воздуха (при эксплуатации)	10 % ... 95 % (без выпадения конденсата)
Допустимая влажность воздуха (хранение / транспортировка)	10 % ... 95 % (без выпадения конденсата)
Давление воздуха (при эксплуатации)	70 кПа ... 106 кПа (До 3000 м над уровнем моря)
Давление воздуха (хранение / транспортировка)	70 кПа ... 106 кПа (До 3000 м над уровнем моря)
Ударопрочность	25г, критерий 1 согласно IEC 60068-2-27
Вибрация (при эксплуатации)	5г, соотв. МЭК 60068-2-6

Система управления

Программный инструмент	PC WORX
Диагностический инструмент	DIAG+ версии 1.14 и выше

Механическая конструкция

Масса	440 г

Интерфейсы передачи данных

Интерфейс	Локальная шина INTERBUS-Master (ведущ.)
Тип подключения	Распределитель Inline
Скорость передачи данных	500 kBaud / 2 MBaud umschaltbar
Интерфейс	Задание параметров / программирование / диагностика
Тип подключения	RS-232-C, 6-контактный разъем MINI-DIN (PS/2), Ethernet 10/100 (RJ45)
Интерфейс	Ethernet 10Base-T/100Base-TX
Тип подключения	Гнездо RJ45
Скорость передачи данных	10/100 MBit/s
Интерфейс	INTERBUS (ведом.)
Тип подключения	Гнездовой разъем D-SUB-9 / штекер D-SUB-9

PROFINET-IO

Функция устройства	Контролер ввод-вывода PROFINET-IO
Спецификация	Версия 1.1
Частота обновления	мин. 1 мс

Питание

Потребляемый ток, типовой	250 мА (В режиме холостого прогона оконечные устройства к локальной шине не подключены, шина неактивна)
Электропитание	24 В DC ±5 %
Диапазон напряжения питания	20,4 В DC ... 30 В DC
Остаточная пульсация	± 5 %

Функция полевой шины

Количество процессных данных	макс. 8192 бит (INTERBUS-Master)
	макс. 512 бит (INTERBUS-Slave)
Количество поддерживаемых оконечных устройств	макс. 512 (Всего, из них 254 удаленных оконечных устройств, подключенных к шине, или сегментов шины)
Количество оконечных устройств, подключаемых к локальной шине	макс. 63 (Не превышайте максимально допустимое значение для потребляемого тока)
Количество оконечных устройств с каналом параметров	макс. 62
Количество ответвительных клемм с отводом для удаленной шины	макс. 15
Классификация групп	INTERBUS-Master/Slave (ведущ./ведом.)

Прямые входы/выходы

Наименование, выход	Цифровые выходы
Количество выходов	4
Способ подключения	2-, 3-, 4-проводной
Максимальный выходной ток на 1 канал	500 мА
Наименование, вход	Цифровые входы
Количество входов	12
Тип подключения	Распределитель потенциала
Описание входа	8 входов, вход сигнала прерывания

Исполняющая система, соотв. МЭК-61131

Программный инструмент	PC WORX
Скорость обработки данных	0,3 мс (1 K смешанных команд)
	7 мкс (1 K бит-команд)
Память для программ	Тип. 2 Мбайт (стандартная команда 170 K (IL))
Память для данных	4 Мбайт
Память для постоянного хранения данных	96 кбайт (NVRAM)
Количество модулей данных	в зависимости от объема памяти для данных
Количество таймеров, счетчиков	в зависимости от объема памяти для данных
Количество задач управления	16
Часы реального времени	Встроенные (с питанием от аккумулятора)
