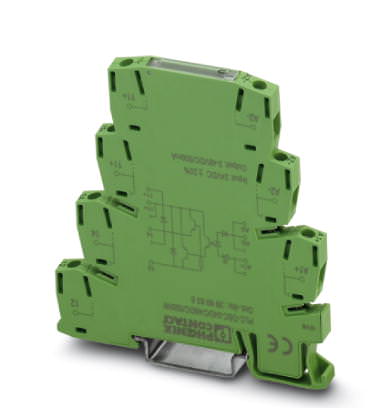

Программируемая система логических реле Модуль полупроводникового реле - PLC-OSC- 24DC/ 48DC/500/W - 2980636 (108970)

Поставляем Программируемая система логических реле Модуль полупроводникового реле - PLC-OSC- 24DC/ 48DC/500/W - 2980636 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

108970

Производитель

Phoenix Contact

Категория

Программируемая система логических реле

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Пускатель магнитный 32А катушка управления 24В DС 1НО+1НЗ LC1D LC1D32BD Schneider Electric

Смотреть ещё

Описание

Описание Модуль полупроводникового реле - PLC-OSC- 24DC/ 48DC/500/W - 2980636

Указание

Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

Размеры

Ширина	6,2 мм
Высота	80 мм
Глубина	86 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-25 °C ... 60 °C
Температура окружающей среды (хранение/транспорт)	-40 °C ... 85 °C

Входные данные

Входное номинальное напряжение U_N	24 В DC
Диапазон входных напряжений относительно U_N	0,8 ... 1,2
Порог срабатывания, сигнал '0', относительно U_N	? 0,4
Порог срабатывания, сигнал '1', относительно U_N	? 0,8
Типовой входной ток при U_N	3 мА
Время включения, типовое	0,03 мс
Время отключения, типовое	0,15 мс
Индикация рабочего напряжения	LED желт.
Наименование защиты	Защита от переполюсовки
	Защита от перенапр.
Защитная цепь / модуль	Диод защиты от переполюсовки
Частота передачи	1000 Гц

Выходные данные

Диапазон выходного напряжения	3 В DC ... 48 В DC
Макс. ток продолжительной нагрузки	500 мА (См. график завис. пар.)
Ток нагрузки, минимальный	1 мА
Падение напряжения при макс. рабочем токе	< 1,2 В
Выходная коммутация	2 проводная, изолированная
Наименование защиты	Защита от переполюсовки
	Защита от перенапр.
Защитная цепь / модуль	Диод защиты от переполюсовки

Характеристики клемм

Тип подключения	Винтовые зажимы
Длина снятия изоляции	8 мм
Резьба винтов	M3
Сечение жесткого проводника мин.	0,14 мм?
Сечение жесткого проводника макс.	2,5 мм?
Сечение гибкого проводника мин.	0,14 мм?
Сечение гибкого проводника макс.	2,5 мм?
Сечение провода AWG/kcmil, мин.	26
Сечение провода AWG/kcmil, макс.	14

Общие сведения

Монтажное положение	на выбор
Указания по монтажу	устанавливаются в ряд без промежутков
Режим работы	100 % ED
Класс воспламеняемости согласно UL 94	V0
Наименование	Стандарты / нормативные документы
Стандарты / нормативные документы	МЭК 60664
	EN 50178
	МЭК 62103
Расчетное импульсное напряжение / изоляция	4 кВ / базовая изоляция
Расчетное напряжение изоляции	300 В
Степень загрязнения	2
Категория перенапряжения	III
