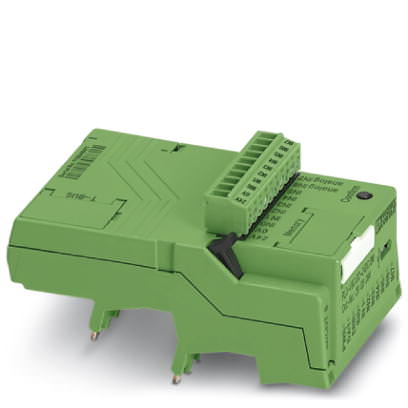

Программируемая система логических реле Управление - PLC-V8C/SC-24DC/BM - 2903094 (108935)

Поставляем Программируемая система логических реле Управление - PLC-V8C/SC-24DC/BM - 2903094 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

108935

Производитель

Phoenix Contact

Категория

Программируемая система логических реле

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Управление - PLC-V8C/SC-24DC/BM - 2903094

Указание

Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

Питание

Электропитание	24 В DC
Диапазон напряжения питания	19,2 В DC ... 26,4 В DC
Максимальный входной ток при U_N	120 мА
Защитная схема	Защита от переполюсовки
	Защита от перенапр.
Индикатор состояния	LED зел.

Входные данные (цифр.)

Количество входов	8 (2 конфигурируемых как аналоговые)
Описание входа	EN 61131-2 тип 3
Входное напряжение	24 В DC
Уровень сигнала, сигнал '0'	< 5 В
Уровень сигнала, сигнал '1'	> 11 В
Входной ток, сигнал '0'	< 1 мА
Входной ток, сигнал '1'	Тип. 2,5 мА
Индикатор состояния	LED желт.

Входные данные (аналог.)

Количество входов	2 (IN6 и IN7 могут быть настроены как аналоговые)
Диапазон входных напряжений	0 В ... 10 В
Входное сопротивление	> 3,5 к?

Входные данные (PLC-INTERFACE)

Количество входов	? 8
Описание входа	технические данные в зависимости от применяемого PLC
Входное напряжение	19 В DC
Потребляемый ток, типовой	4 мА
Входное сопротивление	< 100 м?

Выходные данные

Количество выходов	? 8
Номинальное напряжение на выходе	24 В DC
Номинальный ток	9 мА

Общие характеристики

Точность часов реального времени	±2 s/d
Буферное время часов реального времени	24 ч (Конденсатор)
Цвет	зеленый
Монтажное положение	на выбор
Указания по монтажу	возможна установка на 8 х PLC-INTERFACE
Режим работы	100 % ED
Степень защиты	IP20

Стандарты/нормативные документы

Наименование	Воздушный путь и путь утечки между цепями
Стандарты / нормативные документы	DIN EN 50178
Расчетное напряжение изоляции	50 В
Расчетное импульсное напряжение	0,8 кВ
Изоляция	Основная изоляция
Степень загрязнения	2
Категория перенапряжения	III

Параметры подключения (питание и цифровые входы)

Наименование, подключение	Разъем COMBICON
Сечение гибкого проводника мин.	0,14 мм?
Сечение гибкого проводника макс.	1,5 мм?
Сечение жесткого проводника мин.	0,14 мм?
Сечение жесткого проводника макс.	1,5 мм?
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин.	0,25 мм?
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс.	0,5 мм?
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин.	0,25 мм?
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс.	1,5 мм?
Мин. сечение гибкого проводника AWG	28
Сечение гибкого проводника AWG, макс.	16
Сечение провода AWG/kcmil, мин.	28
Сечение провода AWG/kcmil, макс.	16
Резьба винтов	M2
Количество точек подключения	1
Тип подключения	Винтовые зажимы
Полюсов	10
Длина снятия изоляции	7 мм
Указание	Питание устройства и 8 входов
Момент затяжки	0,22 Нм ... 0,25 Нм

Параметры подключения (программный интерфейс)

Наименование, подключение	Вход для программирования
Количество точек подключения	1
Тип подключения	Микро-USB тип B

Параметры подключения (система INTERFACE)

Наименование, подключение	Система INTERFACE
Сечение гибкого проводника мин.	0,2 мм?
Сечение гибкого проводника макс.	0,5 мм?
Сечение жесткого проводника мин.	0,14 мм?
Сечение жесткого проводника макс.	0,5 мм?
Сечение провода AWG/kcmil, мин.	26
Сечение провода AWG/kcmil, макс.	20
Количество точек подключения	1
Тип подключения	Пружинные зажимы
Полюсов	3
Длина снятия изоляции	6 мм

Параметры подключения (шина PLC-V8C)

Наименование, подключение	логика ПЛК - шина
Количество точек подключения	1
Полюсов	4

Параметры подключения (порт S)

Наименование, подключение	Memory
Количество точек подключения	1
Тип подключения	S-порт (гнездо)
Полюсов	12
Указание	Для подключения блока сохранения информации

Окружающие условия

Температура окружающей среды (при эксплуатации)	-20 °C ... 45 °C
Температура окружающей среды (хранение/транспорт)	-20 °C ... 70 °C
Макс. допустимая отн. влажность воздуха (при эксплуатации)	95 %
