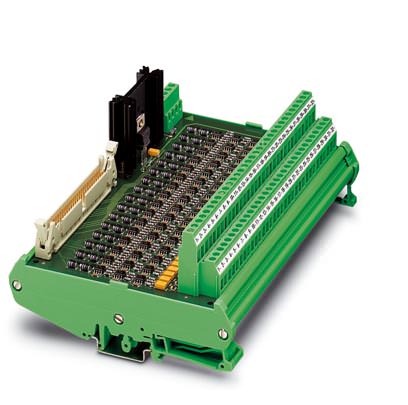

Соединительный модуль для контроллеров Активный модуль - UM-32 NAM/I/M/DV - 2305046 (109454)

Поставляем Соединительный модуль для контроллеров Активный модуль - UM-32 NAM/I/M/DV - 2305046 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

109454

Производитель

Phoenix Contact

Категория

Список соединительных модулей для контроллеров

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Активный модуль - UM-32 NAM/I/M/DV - 2305046

Размеры

Ширина	181 мм
Высота	126 мм
Глубина	75 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-20 °C ... 50 °C
Температура окружающей среды (хранение/транспорт)	-20 °C ... 70 °C

Входные данные

Входное номинальное напряжение U_N	24 В DC ±20 %
Типовой входной ток при U_N	макс. 320 мА
Наименование защиты	Защита от переполюсовки
Защитная цепь / модуль	Диод защиты от переполюсовки
Индикация рабочего напряжения	LED зел.
Частота передачи	350 Гц

Выходные данные

Максимальное напряжение переключения	30 В DC
Макс. ток продолжительной нагрузки	10 мА
Индикация рабочего напряжения	LED зел.
Обнаружение неисправностей (обрыв проводника / короткое замыкание)	Светодиодный индикатор красного цвета

Общие сведения

Количество каналов	32
Стандарты / нормативные документы	DIN EN 50178
Степень загрязнения	2
Категория перенапряжения	I
Монтажное положение	на выбор
Указания по монтажу	устанавливаются в ряд без промежутков
Тип изоляционного материала, корпус	Полиамид РА, неусиленный
Цвет	зеленый

Данные по подключению Подключение 1

Наименование, подключение	Клеммы для печатного монтажа
Количество точек подключения	103
Тип подключения	Винтовые зажимы
Полюсов	6
Сечение гибкого проводника мин.	0,2 мм?
Сечение гибкого проводника макс.	2,5 мм?
Сечение жесткого проводника мин.	0,2 мм?
Сечение жесткого проводника макс.	4 мм?
Сечение провода AWG/kcmil, мин.	24
Сечение провода AWG/kcmil, макс.	12
Резьба винтов	M3
Длина снятия изоляции	8 мм

Данные по подключению Подключение 2

Наименование, подключение	Подключение плоского кабеля
Количество точек подключения	1
Тип подключения	IDC / FLK - штыревой разъем (2,54 мм)
Полюсов	50

Цепь управления

Напряжение без нагрузки	8,2 В DC ±10 %
Точка переключения	? 2,1 мА (в проводящем состоянии)
	? 1,2 мА (в запертом состоянии)
	6,3 мА ... 10 мА (при коротком замыкании)
	0 мА ... 0,35 мА AC/DC (при обрыве проводника)
Гистерезис переключения	около 0,2 мА
Внутреннее сопротивление	около 1 к?
Ток короткого замыкания	? 10 мА

Поддерживаемые устройства управления

Дополнительные устройства управления	Emerson DeltaV
Дополнительные платы ввода-вывода	VE4001S2T2B5
