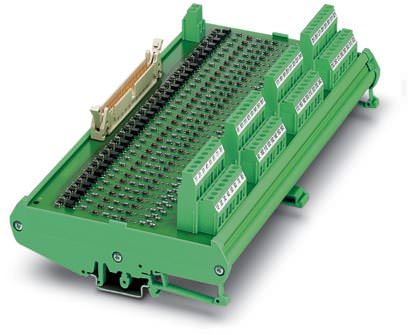

Соединительный модуль для контроллеров Активный модуль - UM-32 OM- 24DC/48DC/I/M/PLC - 2394979 (109484)

Поставляем Соединительный модуль для контроллеров Активный модуль - UM-32 OM- 24DC/48DC/I/M/PLC - 2394979 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

109484

Производитель

Phoenix Contact

Категория

Список соединительных модулей для контроллеров

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Активный модуль - UM-32 OM- 24DC/48DC/I/M/PLC - 2394979

Размеры

Ширина	259 мм
Высота	126 мм
Глубина	68 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-20 °C ... 50 °C
Температура окружающей среды (хранение/транспорт)	-20 °C ... 70 °C

Входные данные

Входное номинальное напряжение U_N	24 В DC
Диапазон входных напряжений относительно U_N	0,8 ... 1,1
Типовой входной ток при U_N	7,6 мА
Уровень переключения, сигнал 0 ('L')	? 12 В DC
Уровень переключения, сигнал 1 ('H')	? 19,2 В DC
Частота передачи	100 Гц

Выходные данные

Номинальное напряжение питания	24 В DC
Диапазон напряжения питания	10 В DC ... 48 В DC
Ток длительной нагрузки	10 мА
Индикатор состояния	LED желт.

Общие сведения

Количество каналов	32
Стандарты / нормативные документы	EN 50178
Степень загрязнения	2
Категория перенапряжения	III
Монтажное положение	на выбор
Указания по монтажу	устанавливаются в ряд без промежутков
Тип изоляционного материала, корпус	ПВХ, боковая часть из неусиленного полиамида
Цвет	зеленый

Данные по подключению Подключение 1

Наименование, подключение	Клеммы для печатного монтажа
Количество точек подключения	66
Тип подключения	Винтовые зажимы
Полюсов	6
Сечение гибкого проводника мин.	0,2 мм?
Сечение гибкого проводника макс.	2,5 мм?
Сечение жесткого проводника мин.	0,2 мм?
Сечение жесткого проводника макс.	4 мм?
Сечение провода AWG/kcmil, мин.	24
Сечение провода AWG/kcmil, макс.	12
Резьба винтов	M3
Длина снятия изоляции	8 мм

Данные по подключению Подключение 2

Наименование, подключение	Подключение плоского кабеля
Количество точек подключения	1
Тип подключения	IDC / FLK - штыревой разъем (2,54 мм)
Полюсов	50

Поддерживаемые устройства управления

Дополнительные устройства управления	Emerson DeltaV
Дополнительные платы ввода-вывода	VE4001S2T2B5
