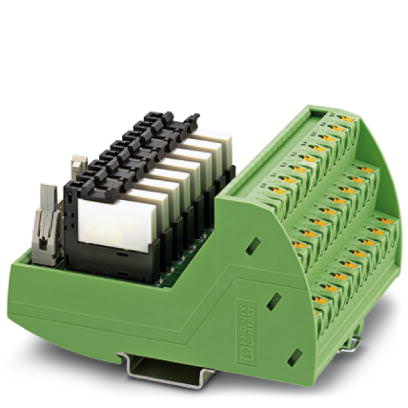

Соединительный модуль для контроллеров Активный модуль - VIP-8RPT-24DC/1AU/DI/PLC - 2903600 (109615)

Поставляем Соединительный модуль для контроллеров Активный модуль - VIP-8RPT-24DC/1AU/DI/PLC - 2903600 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

109615

Производитель

Phoenix Contact

Категория

Список соединительных модулей для контроллеров

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Активный модуль - VIP-8RPT-24DC/1AU/DI/PLC - 2903600

Указание

Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

Размеры

Ширина	92,7 мм
Высота	109,8 мм
Глубина	63 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-20 °C ... 60 °C
Температура окружающей среды (хранение/транспорт)	-20 °C ... 70 °C

Входные данные

Входное номинальное напряжение U_N	24 В DC ±10 % (Питание, 2 A )
Диапазон входных напряжений относительно U_N	0,9 ... 1,1
Типовой входной ток при U_N	9 мА (на канал)
Время срабатывания, типовое	5 мс
Время возврата, типовое	8 мс
Наименование защиты	Защитный диод
Защитная цепь / модуль	Защитный диод
Индикация рабочего напряжения	LED зел.
Индикатором состояния / канал	LED желт.

Выходные данные

Исполнение контакта	1 замыкающий контакт
Материал контакта	AgSnO, с покрытием золотом
Максимальное напряжение переключения	24 В DC
	24 В DC
Минимальное напряжение переключения	100 мВ (10 мА)
Макс. ток продолжительной нагрузки	50 мА
Минимальный коммутационный ток	1 мА
Обнаружение неисправностей (обрыв проводника / короткое замыкание)	нет

Общие сведения

Количество каналов	8
Стандарты / нормативные документы	DIN EN 50178
Долговечность механическая	2 x 10⁷ коммутационных циклов
Режим работы	100 % ED
Монтажное положение	на выбор
Указания по монтажу	устанавливаются в ряд без промежутков
Цвет	зеленый

Данные по подключению Подключение 1

Наименование, подключение	Уровень управления
Количество точек подключения	1
Тип подключения	IDC / FLK - штыревой разъем (2,54 мм)
Полюсов	14
Длина снятия изоляции	8 мм

Данные по подключению Подключение 2

Наименование, подключение	Уровень полевых устройств
Тип подключения	Зажимы Push-in
Полюсов	14
Сечение жесткого проводника мин.	0,14 мм?
Сечение жесткого проводника макс.	2,5 мм?
Сечение гибкого проводника мин.	0,14 мм?
Сечение гибкого проводника макс.	2,5 мм?
Сечение провода AWG/kcmil, мин.	26
Сечение провода AWG/kcmil, макс.	14
Длина снятия изоляции	8 мм
