Соединительный модуль для контроллеров Интерфейсный модуль - UM 45-DO/LA/SIM8 - 2968195 (109500)

Поставляем Соединительный модуль для контроллеров Интерфейсный модуль - UM 45-DO/LA/SIM8 - 2968195 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

109500

Производитель

Phoenix Contact

Категория

Список соединительных модулей для контроллеров

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

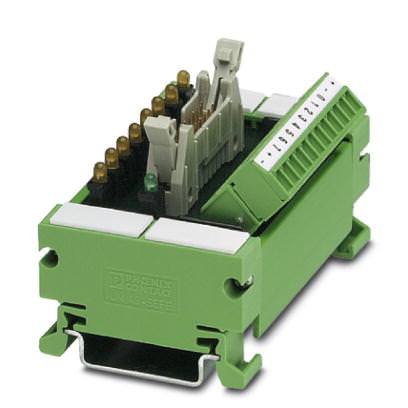

Описание Интерфейсный модуль - UM 45-DO/LA/SIM8 - 2968195

Размеры

Ширина	75 мм
Высота	45 мм
Глубина	51 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-20 °C ... 50 °C
Температура окружающей среды (хранение/транспорт)	-20 °C ... 70 °C

Общие сведения

Номинальное напряжение U_N	24 В DC
Макс. нагрузочная способность на ответвление	1 А
Макс. суммарный ток всех ответвлений	3 А (Разъем FLK)
Суммарный ток, напряжение питания, максимальное	8 А (Клеммы +, -)
	3 А (FLK +, -)
Испытательное напряжение	500 В (50 Гц, 1 мин)
Испытательное напряжение, контакт / контакт	0,5 кВ AC
Монтажное положение	на выбор
Стандарты / нормативные документы	МЭК 60664
	DIN EN 50178
	МЭК 62103
Степень загрязнения	2
Категория перенапряжения	II
Расчетное импульсное напряжение	0,8 кВ

Данные по подключению Подключение 1

Наименование, подключение	Разъем COMBICON
Тип подключения	вставные винтовые клеммы
Сечение жесткого проводника мин.	0,14 мм?
Сечение жесткого проводника макс.	1,5 мм?
Сечение гибкого проводника мин.	0,14 мм?
Сечение гибкого проводника макс.	1,5 мм?
Сечение провода AWG/kcmil, мин.	28
Сечение провода AWG/kcmil, макс.	16
Длина снятия изоляции	8 мм
Резьба винтов	M3

Данные по подключению Подключение 2

Наименование, подключение	Подключение плоского кабеля
Количество точек подключения	1
Тип подключения	IDC / FLK - штыревой разъем (2,54 мм)
Полюсов	14

Поддерживаемые устройства управления

Управление	SIEMENS S7-400
- подходящие платы ввода-вывода	6ES7 422-1BL00-0AA0
	6ES7 422-7BL00-0AB0
Управление	GE-FANUC 90-30
- подходящие платы ввода-вывода	IC693 MDL732
	IC693 MDL740
	IC693 MDL742
Управление	ALLEN-BRADLEY ControlLogix
- подходящие платы ввода-вывода	1756-OB32
	1756-OB16E
Управление	ALLEN-BRADLEY PLC 5
- подходящие платы ввода-вывода	1771 OBN
Управление	ALLEN-BRADLEY SLC 500
- подходящие платы ввода-вывода	1746 OB16
	1746 OB 32
Управление	HONEYWELL PlantScape
- подходящие платы ввода-вывода	TC-ODD 321
Управление	MITSUBISHI MELSEC Q
- подходящие платы ввода-вывода	QY81P
Управление	SIEMENS S7-300 / ET 200 M
- подходящие платы ввода-вывода	CPU 313C-2DP
	CPU 314C-2DP
	CPU 314C-2PtP
	6ES7 322-1BH01-0AA0
	6ES7 322-1BL00-0AA0
	6ES7 323-1BH01-0AA0
	6ES7 323-1BL00-0AA0
	CPU 313C
	CPU 313C-2PtP
Управление	ABB S800 I/O
- подходящие платы ввода-вывода	DO810
	DO840
Управление	Emerson DeltaV
- подходящие платы ввода-вывода	VE4002S1T1B3
	VE4002S1T2B3
	VE4002S1T2B3 Series 2
	VE4002S1T2B6
Управление	GE Fanuc PACSystems RX3i
- подходящие платы ввода-вывода	IC694MDL754
