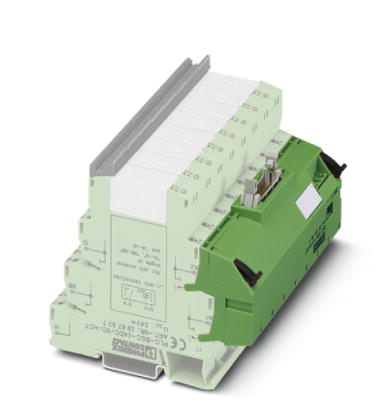

Соединительный модуль для контроллеров Подсоединение к системе - PLC-V8L/FLK14/OUT/M - 2304306 (109424)

Поставляем Соединительный модуль для контроллеров Подсоединение к системе - PLC-V8L/FLK14/OUT/M - 2304306 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

109424

Производитель

Phoenix Contact

Категория

Список соединительных модулей для контроллеров

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Endress+Hauser 5P3B2H-AAIBAAAFAAAD3S2BA2

Смотреть ещё

Описание

Описание Подсоединение к системе - PLC-V8L/FLK14/OUT/M - 2304306

Размеры

Ширина	112,3 мм
Высота	100 мм
Глубина	94 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-40 °C ... 70 °C
Температура окружающей среды (хранение/транспорт)	-40 °C ... 70 °C

Общие сведения

Номинальное напряжение U_N	24 В DC ±25 %
Макс. нагрузочная способность на ответвление	1 А (на каждую цепь передачи сигналов управления)
Суммарный ток, напряжение питания, максимальное	3 А
Полюсов	14
Индикатор состояния	LED зел.
Испытательное напряжение	500 В (50 Гц, 1 мин)
Испытательное напряжение, контакт / контакт	0,8 кВ AC
Монтажное положение	на выбор
Указания по монтажу	устанавливаются в ряд без промежутков
Стандарты / нормативные документы	МЭК 60664
	DIN EN 50178
	МЭК 62103
Степень загрязнения	2
Категория перенапряжения	III
Расчетное импульсное напряжение	0,8 кВ

Данные по подключению Подключение 1

Наименование, подключение	Напряжение питания
Количество точек подключения	1
Тип подключения	Винтовые зажимы
Сечение жесткого проводника мин.	0,2 мм?
Сечение жесткого проводника макс.	4 мм?
Сечение гибкого проводника мин.	0,2 мм?
Сечение гибкого проводника макс.	2,5 мм?
Сечение провода AWG/kcmil, мин.	24
Сечение провода AWG/kcmil, макс.	12
Длина снятия изоляции	8 мм
Резьба винтов	M3

Данные по подключению Подключение 2

Наименование, подключение	Сигналы управления
Количество точек подключения	1
Тип подключения	IDC / FLK - штыревой разъем (2,54 мм)
Полюсов	14

Поддерживаемые устройства управления

Управление	ABB S800 I/O
- подходящие платы ввода-вывода	DO814
Управление	MITSUBISHI MELSEC Q
- подходящие платы ввода-вывода	QX42
	QX42-S1
	QH42P
Управление	MITSUBISHI MELSEC L
- подходящие платы ввода-вывода	LY41NT1P
	LY42NT1P
