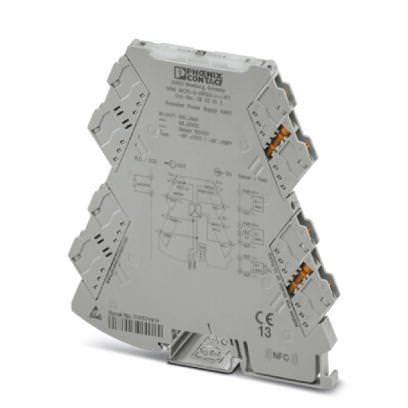

Разделительный усилитель питания Разделитель питания - MINI MCR-2-RPSS-I-I - 2902014 (110461)

Поставляем Разделительный усилитель питания Разделитель питания - MINI MCR-2-RPSS-I-I - 2902014 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

110461

Производитель

Phoenix Contact

Категория

Список разделительных усилителей питания

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Каталитический элемент Honeywell SPXCDXSFXSS

Смотреть ещё

Описание

Описание Разделитель питания - MINI MCR-2-RPSS-I-I - 2902014

Указание

Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

Размеры

Ширина	6,2 мм
Высота	110,5 мм
Глубина	120,5 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-40 °C ... 70 °C
Температура окружающей среды (хранение/транспорт)	-40 °C ... 85 °C
Степень защиты	IP20

Входные данные

Описание входа	Вход сигнала тока (цепь датчика)
Входной сигнал тока	4 мА ... 20 мА (Режимы развязки сигнальных цепей и цепей питания)
	0 мА ... 20 мА (Режим развязки)
Входное сопротивление, вход тока	около 68 ?
Напряжение питания передатчика	> 19,5 В

Выходные данные

Наименование, выход	выход тока
Выходной сигнал, ток	4 мА ... 20 мА (Режимы развязки сигнальных цепей и цепей питания)
	0 мА ... 20 мА (Режим развязки)
Нагрузка / выходная нагрузка, выход тока	? 600 ? (при 20 мА)
Передаточная характеристика	1:1 для входного сигнала

Питание

Номинальное напряжение питания	24 В DC
Диапазон напряжения питания	9,6 В DC ... 30 В DC (Для подключения питания может использоваться Т-образный соединитель (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, артикул № 2869728), закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715)
Потребляемый ток, типовой	25 мА (при 24 В пост. тока и в режиме развязки сигнальных цепей)
	50 мА (при 24 В пост. тока и в режиме развязки цепей питания)
	55 мА (при 12 В пост. тока и в режиме развязки сигнальных цепей)
	110 мА (при 12 В пост. тока и в режиме развязки цепей питания)
Потребляемая мощность	? 1400 мВт (при I_OUT = 20 мА, 9,6 В пост. тока, 600 Ом нагрузка)

Характеристики клемм

Тип подключения	Винтовые зажимы
Сечение одного жесткого подсоединяемого провода/клеммы с наконечником, мин.	0,2 мм?
Сечение одного жесткого подсоединяемого провода/клеммы с наконечником, макс.	1,5 мм?
Сечение одного жесткого подсоединяемого провода/клеммы без наконечника, мин.	0,2 мм?
Сечение одного жесткого подсоединяемого провода/клеммы без наконечника, макс.	2,5 мм?
Сечение гибкого проводника мин.	0,2 мм?
Сечение гибкого проводника макс.	1,5 мм?
Мин. сечение гибкого проводника AWG	24
Сечение гибкого проводника AWG, макс.	12
Длина снятия изоляции	10 мм
Резьба винтов	M3

Общие сведения

Ошибка передачи, макс.	0,1 % (от предела)
Температурный коэффициент, максимальный	0,01 %/K
Предельная частота (3 дБ)	> 1,75 кГц (тип.)
Ступенчатая характеристика (10-90%)	< 200 мкс (тип.)
Защитная схема	Защита от бросков тока при переходных процессах
гальваническая развязка	Усиленная изоляция согласно МЭК 61010-1
Категория перенапряжения	II
Степень загрязнения	2
Расчетное напряжение изоляции	300 В
Испытательное напряжение, вход / выход / питание	3 кВ (50 Гц, 1 мин)
Электромагнитная совместимость	Соответствует Директиве по ЭМС 2004/108/EG
Излучение помех	EN 61000-6-4
Помехоустойчивость	EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения.
Цвет	cерый
Материал корпуса	PBT
Монтажное положение	на выбор
Указания по монтажу	Для подключения питания может использоваться Т-образный соединитель, закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715.
Соответствие нормам	Соответствие CE
ATEX	? II 3 G Ex nA IIC T4 Gc X
UL, США / Канада	508 Listed
	Class I, Div. 2, Groups A, B, C, D T5 на рассмотрении
GL	На рассмотрении GL

Обмен данными (байпас)

Предельная частота (3 дБ)	около 1,75 кГц

Данные по ЭМС

Наименование	Электромагнитное высокочастотное поле
Стандарты / нормативные документы	EN 61000-4-3
Наименование	Быстрые переходные помехи (вспышка)
Стандарты / нормативные документы	EN 61000-4-4
Наименование	Помехи по цепи питания
Стандарты / нормативные документы	EN 61000-4-6
