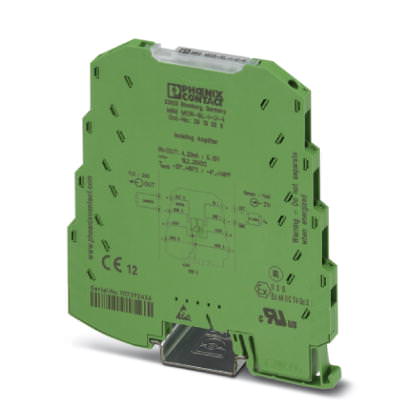

Активный разделительный усилитель с развязкой по входу и выходу Разделительные усилители - MINI MCR-SL-I-U-4 - 2813538 (110355)

Поставляем Активный разделительный усилитель с развязкой по входу и выходу Разделительные усилители - MINI MCR-SL-I-U-4 - 2813538 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

110355

Производитель

Phoenix Contact

Категория

Список активных разделительных усилителей с развязкой по входу и выходу

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Разделительные усилители - MINI MCR-SL-I-U-4 - 2813538

Указание

Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

Размеры

Ширина	6,2 мм
Высота	93,1 мм
Глубина	102,5 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-20 °C ... 65 °C
Температура окружающей среды (хранение/транспорт)	-40 °C ... 85 °C
Степень защиты	IP20

Входные данные

Конфигурируемый / программируемый	нет
Входной сигнал тока	4 мА ... 20 мА
макс. входной ток	50 мА
Входное сопротивление, вход тока	около 50 ?

Выходные данные

Конфигурируемый / программируемый	нет
Выходной сигнал, напряжение	0 В ... 10 В
макс. выходное напряжение	12,5 В
Ток короткого замыкания	около 2 мА
Нагрузка / выходная нагрузка, выход напряжения	? 10 к?

Питание

Номинальное напряжение питания	24 В DC
Диапазон напряжения питания	19,2 В DC ... 30 В DC (Для подключения питания может использоваться Т-образный соединитель (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, артикул № 2869728), закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715)
Потребляемый ток, макс.	< 9 мА
Потребляемая мощность	< 200 мВт

Характеристики клемм

Тип подключения	Винтовые зажимы
Сечение жесткого проводника мин.	0,2 мм?
Сечение жесткого проводника макс.	2,5 мм?
Сечение провода AWG/kcmil, мин.	26
Сечение провода AWG/kcmil, макс.	12
Сечение гибкого проводника мин.	0,2 мм?
Сечение гибкого проводника макс.	2,5 мм?
Длина снятия изоляции	12 мм
Резьба винтов	M3

Общие сведения

Ошибка передачи, макс.	? 0,1 % (от предела)
Температурный коэффициент, максимальный	< 0,01 %/K
Температурный коэффициент, стандартн.	< 0,002 %/K
Предельная частота (3 дБ)	около 100 Гц
Ступенчатая характеристика (10-90%)	около 3,5 мс
гальваническая развязка	Основная изоляция согласно EN 61010
Категория перенапряжения	II
Степень загрязнения	2
Расчетное напряжение изоляции	50 В AC/DC
Испытательное напряжение, вход / выход / питание	1,5 кВ (50 Гц, 1 мин)
Электромагнитная совместимость	Соответствует Директиве по ЭМС 2004/108/EG
Излучение помех	EN 61000-6-4
Помехоустойчивость	EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения.
Цвет	зеленый
Материал корпуса	PBT
Монтажное положение	на выбор
Указания по монтажу	Для подключения питания может использоваться Т-образный соединитель, закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715.
Соответствие нормам	Соответствие CE
ATEX	? II 3 G Ex nA IIC T4 Gc X
UL, США / Канада	UL 508 одобр.
	Class I, Div. 2, Groups A, B, C, D T5 на рассмотрении
GL	GL EMC 2 D

Данные по ЭМС

Наименование	Электромагнитное высокочастотное поле
Стандарты / нормативные документы	EN 61000-4-3
типичное отклонение от конечного значения измерительного диапазона	5 %
Наименование	Быстрые переходные помехи (вспышка)
Стандарты / нормативные документы	EN 61000-4-4
типичное отклонение от конечного значения измерительного диапазона	5 %
Наименование	Помехи по цепи питания
Стандарты / нормативные документы	EN 61000-4-6
типичное отклонение от конечного значения измерительного диапазона	5 %
