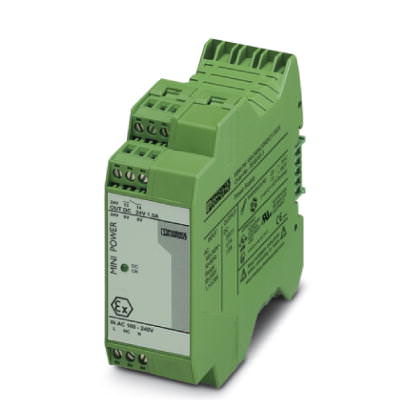

Системная кабельная разводка/принадлежность Источники питания - MINI-PS-100-240AC/24DC/1.5/EX - 2866653 (85691)

Поставляем Системная кабельная разводка/принадлежность Источники питания - MINI-PS-100-240AC/24DC/1.5/EX - 2866653 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

85691

Производитель

Phoenix Contact

Категория

Список изделий: системная кабельная разводка и принадлежности

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Пускатель магнитный 9А катушка управления 230В АС 1НО+1НЗ LC1D LC1D09M7 Schneider Electric

Смотреть ещё

Описание

Описание Источники питания - MINI-PS-100-240AC/24DC/1.5/EX - 2866653

Размеры

Ширина	35 мм
Высота	99 мм
Глубина	95 мм

Окружающие условия

Степень защиты	IP20
Температура окружающей среды (при эксплуатации)	-25 °C ... 70 °C (> 60 °C - ухудшение характеристик)
Температура окружающей среды (хранение/транспорт)	-40 °C ... 85 °C
Макс. допустимая отн. влажность воздуха (при эксплуатации)	100 % (допускается выпадение конденсата)

Входные данные

Диапазон входных напряжений	85 В AC ... 264 В AC
Диапазон частот AC	45 Гц ... 65 Гц
Потребляемый ток	0,75 А (120 В AC)
	0,45 А (230 В AC)
Импульс пускового тока	< 15 А (стандартный (типовой))
Провалы напряжения в сети	> 35 мс (120 В AC)
	> 150 мс (230 В AC)
Входной предохранитель	3,15 А (инертного типа, внутренний)
Выбор подходящих предохранителей	6 А ... 16 А (Перем. ток: Характеристика B, C, D, K)

Выходные данные

Номинальное напряжение на выходе	24 В DC ±1 %
Выходной ток	1,5 А (-25 °C ... 60 °C)
	2 А (-25? ... 40?)
Изменение хар-к	60 °C ... 70 °C (2,5 % / K)
Возможность параллельного подключения	да, резервирование и повышение мощности
Возможность последовательного подключения	Да
Остаточная пульсация	< 40 мB_(ДА) (при номинальном значении)
Коммутационные пики, номинальная нагрузка	< 20 мB_(ДА) (20 МГц)
Рассеиваемая мощность, без нагрузки, макс.	1,5 Вт
Рассеиваемая мощность, номинальная нагрузка, макс.	6,5 Вт

Общие сведения

Вес нетто	0,25 кг
КПД	> 84 % (при 230 В перемен. тока и номинальных значениях)
Напряжения изоляции на входе / выходе	4 кВ AC (Типовое исп.)
	3 кВ AC (Выборочное исп.)
Степень защиты	II (в закрытом шкафу управления)
MTBF (IEC 61709, SN 29500)	> 2789000 ч
Монтажное положение	горизонтальная DIN-рейка NS 35, EN 60715
Указания по монтажу	присоединяемый: горизонтально 0 мм, вертикально 50 мм
Электромагнитная совместимость	Соответствует Директиве по ЭМС 2004/108/EG
Свидетельство о соответствии согл. EN 60079-15	? II 3 G Ex nAC IIC T4 X
ATEX	? II 3 G Ex nA nC IIC T4 Gc X
Стандарт - электрическое оснащение машин	EN 60204
Стандарт - электробезопасность	EN 60950-1/VDE 0805 (БСНН)
Стандарт - оснащение силового оборудования электронными средствами	EN 50178/VDE 0160 (PELV)
Стандарт - безопасные малые напряжения	EN 60950-1 (БСНН) и EN 60204 (ЗСНН)
Стандарт - безопасная изоляция	DIN VDE 0100-410
Стандарт - защита от удара электрическим током	DIN 57100-410
Стандарт - требования к сетям питания (ограничение гармонических искажений)	EN 61000-3-2
Сертификация UL	UL/C-UL, зарегистрированный UL 508
	UL/C-UL, одобренный UL 60950
Категория перенапряжения	III

Характеристики клемм, вход

Тип подключения	вставные винтовые клеммы
Сечение жесткого проводника мин.	0,2 мм?
Сечение жесткого проводника макс.	2,5 мм?
Сечение гибкого проводника мин.	0,2 мм?
Сечение гибкого проводника макс.	2,5 мм?
Сечение провода AWG/kcmil, мин.	24
Сечение провода AWG/kcmil, макс.	12
Резьба винтов	M3

Характеристики клемм, выход

Тип подключения	вставные винтовые клеммы
Сечение жесткого проводника мин.	0,2 мм?
Сечение жесткого проводника макс.	2,5 мм?
Сечение гибкого проводника мин.	0,2 мм?
Сечение гибкого проводника макс.	2,5 мм?
Сечение провода AWG/kcmil, мин.	24
Сечение провода AWG/kcmil, макс.	12

Сигнализация

Наименование, выход	при нормальном постоянном напряжении, активный
Описание выходов	U_вых > 0,9 x U_н: Максимальный сигнал
Максимальное напряжение переключения	? 24 В
Выходное напряжение	+ 24 В DC (Сигнал)
Максимальный пусковой ток	макс. 44 мА
Ток длительной нагрузки	? 40 мА
Индикатор состояния	Светодиодный индикатор 'DC OK' зеленого цвета
Указание по индикации состояния	U_OUT < 0,9 x U_N: светодиод мигает
Сечение жесткого проводника мин.	0,5 мм?
Сечение жесткого проводника макс.	16 мм?
Сечение гибкого проводника мин.	0,5 мм?
Сечение гибкого проводника макс.	10 мм?
Сечение провода AWG/kcmil, мин.	20
Сечение провода AWG/kcmil, макс.	6
Резьба винтов	M4
Наименование, выход	при нормальном постоянном напряжении, сухой
Описание выходов	Релейный контакт, U_вых > 0,9 x U_н: контакт замкнут
Индикатор состояния	Светодиодный индикатор 'DC OK' зеленого цвета
Указание по индикации состояния	U_OUT > 21,5 В постоян. тока:: светодиод горит
Сечение жесткого проводника мин.	0,2 мм?
Сечение жесткого проводника макс.	2,5 мм?
Сечение гибкого проводника мин.	0,2 мм?
Сечение гибкого проводника макс.	2,5 мм?
Сечение провода AWG/kcmil, мин.	24
Сечение провода AWG/kcmil, макс.	12
Мин. момент затяжки	0,5 Нм
Момент затяжки, макс.	0,6 Нм
Резьба винтов	M3
