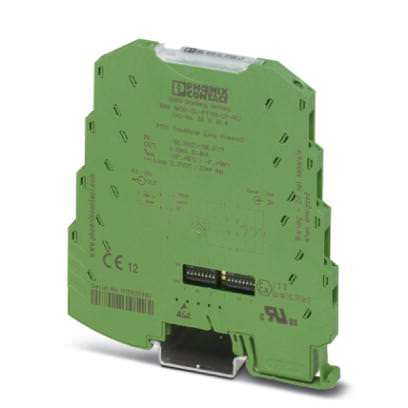

Измерительный температурный преобразователь Измерительный преобразователь температуры - MINI MCR-SL-PT100-LP-NC - 2810308 (110402)

Поставляем Измерительный температурный преобразователь Измерительный преобразователь температуры - MINI MCR-SL-PT100-LP-NC - 2810308 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

110402

Производитель

Phoenix Contact

Категория

Список измерительных температурных преобразователей

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Измерительный преобразователь температуры - MINI MCR-SL-PT100-LP-NC - 2810308

Указание

Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

Размеры

Ширина	6,2 мм
Высота	93,1 мм
Глубина	102,5 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-20 °C ... 65 °C
Температура окружающей среды (хранение/транспорт)	-40 °C ... 85 °C
Степень защиты	IP20

Входные данные

Конфигурируемый / программируемый	да, не сконфигурирован
Применяемые типы датчиков (RTD)	Pt 100 (МЭК 60751/EN 60751)
Ток питания датчика	1 мА (постоянный)
Диапазон измерения температуры	-150 °C ... 300 °C (настраивается с помощь DIP-переключателей)

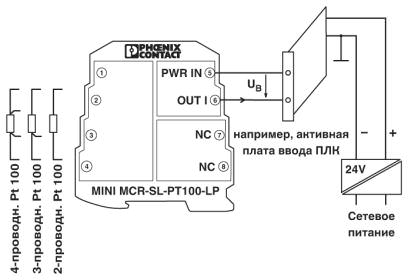

Способ подключения	2-, 3-, 4-проводной

Выходные данные

Конфигурируемый / программируемый	да, не сконфигурирован
Выходной сигнал, ток	4 мА ... 20 мА
	20 мА ... 4 мА
макс. выходной ток	23 мА (Ограничение на выходе)
Нагрузка / выходная нагрузка, выход тока	(U_{питание}- 12 В) / 22 мА

Питание

Наименование	с питанием от сигнальной цепи
Диапазон напряжения питания	12 В DC ... 30 В DC
Потребляемый ток, макс.	< 3,5 мА (без сигнального тока)
Потребляемая мощность	< 42 мВт

Характеристики клемм

Тип подключения	Винтовые зажимы
Сечение жесткого проводника мин.	0,2 мм?
Сечение жесткого проводника макс.	2,5 мм?
Сечение провода AWG/kcmil, мин.	26
Сечение провода AWG/kcmil, макс.	12
Сечение гибкого проводника мин.	0,2 мм?
Сечение гибкого проводника макс.	2,5 мм?
Длина снятия изоляции	12 мм
Резьба винтов	M3

Общие сведения

Температурный коэффициент, максимальный	< 0,02 %/K
Нелинейность	< 0,05 % (для всего измерительного диапазона)
гальваническая развязка	Основная изоляция согласно EN 61010
Категория перенапряжения	II
Степень загрязнения	2
Расчетное напряжение изоляции	50 В AC/DC
Испытательное напряжение, вход / выход / питание	1,5 кВ (50 Гц, 1 мин)
Электромагнитная совместимость	Соответствует Директиве по ЭМС 2004/108/EG
Излучение помех	EN 61000-6-4
Помехоустойчивость	EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения.
Цвет	зеленый
Материал корпуса	PBT
Монтажное положение	на выбор
Соответствие нормам	Соответствие CE
ATEX	? II 3 G Ex nA IIC T4 Gc X
UL, США / Канада	UL 508 одобр.
	Class I, Div. 2, Groups A, B, C, D T5 на рассмотрении

Данные по ЭМС

Наименование	Электромагнитное высокочастотное поле
Стандарты / нормативные документы	EN 61000-4-3
типичное отклонение от конечного значения измерительного диапазона	5 %
Наименование	Быстрые переходные помехи (вспышка)
Стандарты / нормативные документы	EN 61000-4-4
типичное отклонение от конечного значения измерительного диапазона	5 %
Наименование	Помехи по цепи питания
Стандарты / нормативные документы	EN 61000-4-6
типичное отклонение от конечного значения измерительного диапазона	5 %
