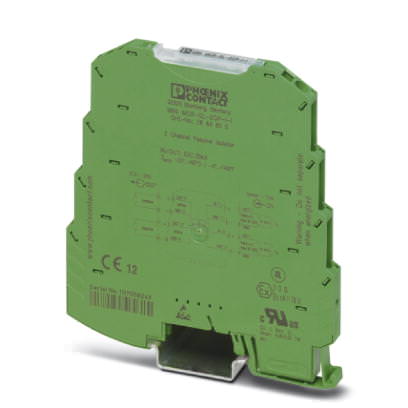

Разделитель с питанием от шлейфа Пассивное устройство для развязки - MINI MCR-SL-1CP-I-I-SP - 2864749 (110411)

Поставляем Разделитель с питанием от шлейфа Пассивное устройство для развязки - MINI MCR-SL-1CP-I-I-SP - 2864749 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

110411

Производитель

Phoenix Contact

Категория

Список разделителей с питанием от шлейфа

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Пассивное устройство для развязки - MINI MCR-SL-1CP-I-I-SP - 2864749

Размеры

Ширина	6,2 мм
Высота	93,1 мм
Глубина	102,5 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-20 °C ... 65 °C
Температура окружающей среды (хранение/транспорт)	-40 °C ... 85 °C
Степень защиты	IP20

Входные данные

Описание входа	вход тока
Конфигурируемый / программируемый	нет
Входной сигнал тока	0 мА ... 20 мА
	4 мА ... 20 мА
макс. входное напряжение	18 В
макс. входной ток	40 мА
Ток срабатывания	около 190 мкA
Ограничение входного напряжения	18 В
Напряжение потери	1,7 В (при I = 20 мА)

Выходные данные

Наименование, выход	выход тока
Конфигурируемый / программируемый	нет
Выходной сигнал, ток	0 мА ... 20 мА
	4 мА ... 20 мА
Нагрузка / выходная нагрузка, выход тока	< 600 ? (при выходном сигнале I = 20 мА)
Передаточная характеристика	1:1 для входного сигнала

Питание

Диапазон напряжения питания	отдельный источник питания не требуется

Характеристики клемм

Тип подключения	Пружинные зажимы
Сечение жесткого проводника мин.	0,2 мм?
Сечение жесткого проводника макс.	2,5 мм?
Сечение провода AWG/kcmil, мин.	24
Сечение провода AWG/kcmil, макс.	12
Сечение гибкого проводника мин.	0,2 мм?
Сечение гибкого проводника макс.	2,5 мм?
Длина снятия изоляции	8 мм

Общие сведения

Количество каналов	1
Ошибка передачи, макс.	? 0,1 % (от предела)
Температурный коэффициент, максимальный	? 0,002 %/K (от измеренного значения / 100 Ом нагрузка)
Дополнительные ошибки, в зависимости от нагрузки	0,03 % (от измеренного значения / 100 Ом нагрузка)
Предельная частота (3 дБ)	75 Гц
Ступенчатая характеристика (10-90%)	5 мс (при нагрузке 600 Ом)
гальваническая развязка	Основная изоляция согласно EN 61010
Категория перенапряжения	II
Степень загрязнения	2
Расчетное напряжение изоляции	50 В AC/DC
Испытательное напряжение, вход / выход	1,5 кВ (50 Гц, 1 мин)
Испытательное напряжение, канал/канал	1,5 кВ (50 Гц, 1 мин)
Электромагнитная совместимость	Соответствует Директиве по ЭМС 2004/108/EG
Излучение помех	EN 61000-6-4
Помехоустойчивость	EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения.
Цвет	зеленый
Материал корпуса	PBT
Монтажное положение	на выбор
Указания по монтажу	Для подключения питания может использоваться Т-образный соединитель, закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715.
Соответствие нормам	Соответствие CE
ATEX	? II 3 G Ex nA II T4 X
UL, США / Канада	UL 508 одобр.
	Класс I, раздел 2, группы A, B, C, D
GL	GL EMC 2 D

Данные по ЭМС

Наименование	Электромагнитное высокочастотное поле
Стандарты / нормативные документы	EN 61000-4-3
Критерий оценки	A
Наименование	Быстрые переходные помехи (вспышка)
Стандарты / нормативные документы	EN 61000-4-4
Критерий оценки	B
Наименование	Помехи по цепи питания
Стандарты / нормативные документы	EN 61000-4-6
Критерий оценки	A
