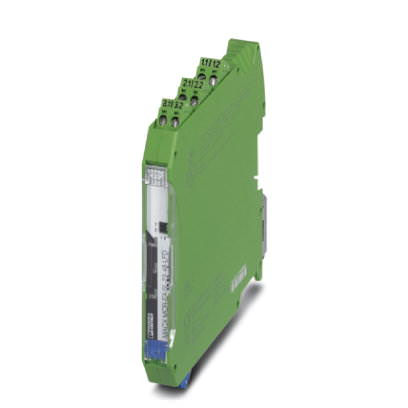

Модуль управления клапаном Разделитель сигналов - MACX MCR-EX-SL-SD-23-48-LFD - 2924867 (110493)
Поставляем Модуль управления клапаном Разделитель сигналов - MACX MCR-EX-SL-SD-23-48-LFD - 2924867 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.
есть на складе
наши менеджеры Online
Внимание!
Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.
Наши отгрузки
- Описание
Описание Разделитель сигналов - MACX MCR-EX-SL-SD-23-48-LFD - 2924867
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -20 °C ... 60 °C (для установки в любом положении) |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Макс. рабочая высота | ? 2000 м |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без выпадения конденсата) |
| Помехоустойчивость | EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения. |
| Степень защиты | IP20 |
Выходные данные
| Выходная характеристика: выходное сопротивление | ? 269 ? (Внутреннее сопротивление Ri) |
|---|---|
| Время срабатывания | < 30 мс |
Питание
| Номинальное напряжение питания | 24 В DC |
|---|---|
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC (24 В пост. тока -20 %...+25 %) |
| Потребляемая мощность | < 1,5 Вт |
Характеристики клемм
| Сечение жесткого проводника мин. | 0,2 мм? |
|---|---|
| Сечение жесткого проводника макс. | 2,5 мм? |
| Сечение гибкого проводника мин. | 0,2 мм? |
| Сечение гибкого проводника макс. | 2,5 мм? |
| Сечение провода AWG/kcmil, мин. | 24 |
| Сечение провода AWG/kcmil, макс. | 14 |
| Длина снятия изоляции | 7 мм |
| Резьба винтов | M3 |
| Тип подключения | Винтовые зажимы |
| Мин. момент затяжки | 0,5 Нм |
| Момент затяжки, макс. | 0,6 Нм |
Общие сведения
| Индикатор состояния | зеленый светодиод (напряжение питания) |
|---|---|
| желтый светодиод (коммутационное состояние) | |
| красный светодиод (сбои в линии) | |
| Класс воспламеняемости согласно UL 94 | V0 |
| Степень загрязнения | 2 |
| Категория перенапряжения | II |
| Электромагнитная совместимость | Соответствует Директиве по ЭМС 2004/108/EG |
| Излучение электромагнитных помех | EN 61000-6-4 |
| Материал корпуса | PA 66-FR |
| Цвет | зеленый |
| Наименование | Выход/вход, выход аварийной сигнализации |
| Гальваническая развязка | 375 В (Амплитудное значение согласно EN 60079-11) |
| 300 Вэфф (Расчетное напряжение изоляции (категория перенапряжения II; степень загрязнения 2, безопасное разделение согласно EN 61010-1)) | |
| 2,5 кВ (50 Гц, 1 мин., проверочное напряжение) | |
| Наименование | Выход/вход |
| Гальваническая развязка | 630 В (UDC согласно EN 60079-15) |
| Наименование | Выход / питание, Т-соединитель |
| Гальваническая развязка | 375 В (Амплитудное значение согласно EN 60079-11) |
| 300 Вэфф (Расчетное напряжение изоляции (категория перенапряжения II; степень загрязнения 2, безопасное разделение согласно EN 61010-1)) | |
| 2,5 кВ (50 Гц, 1 мин., проверочное напряжение) | |
| Наименование | Выход/питание |
| Гальваническая развязка | 630 В (UDC согласно EN 60079-15) |
| Наименование | Вход/выход аварийной сигнализации/питание |
| Гальваническая развязка | 1,5 кВ (50 Гц, 1 мин., проверочное напряжение) |
| Соответствие нормам | Соответствие требованиям ЕС, в дополнение к EN 61326 |
| ATEX | ? II (1) G [Ex ia Ga] IIC |
| ? II (1) D [Ex ia Da] IIIC | |
| ? II 3(1) G Ex nA [ia Ga] IIC T4 Gc X | |
| IECEx | [Ex ia Ga] IIC |
| [Ex ia Da] IIIC | |
| Ex nA IIC T4 Gc | |
| Функциональная безопасность (SIL) | SIL 3 (на рассмотрении) |
Данные по безопасности
| Макс. внутренняя индуктивность Li | возможность игнорирования |
|---|---|
| Макс. внутренняя емкость Ci | 11 нФ |
| Макс. выходное напряжение Uo | 25,3 В |
| Макс. выходной ток Io | 94 мА |
| Макс. выходная мощность Po | 595 мВт |
| Группа | IIC |
| макс. внешняя индуктивность Lo | 3 мГн |
| макс. внешняя емкость Co | 95 нФ |
| Группа | IIB |
| макс. внешняя индуктивность Lo | 12 мГн |
| макс. внешняя емкость Co | 810 нФ |
| Группа | IIA |
| макс. внешняя индуктивность Lo | 24 мГн |
| макс. внешняя емкость Co | 2750 нФ |
| Максимальное безопасное напряжение Um | 253 В |
