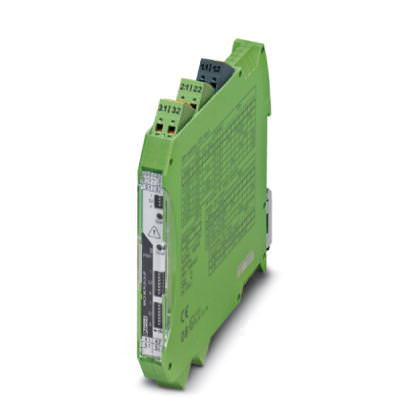

Активный разделительный усилитель с развязкой по входу Разделительные усилители - MACX MCR-UI-UI-UP-SP-NC - 2811569 (110582)

Поставляем Активный разделительный усилитель с развязкой по входу Разделительные усилители - MACX MCR-UI-UI-UP-SP-NC - 2811569 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

110582

Производитель

Phoenix Contact

Категория

Список активных разделительных усилителей с развязкой по входу

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Разделительные усилители - MACX MCR-UI-UI-UP-SP-NC - 2811569

Указание

Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

Размеры

Ширина	12,5 мм
Высота	99 мм
Глубина	114,5 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-20 °C ... 70 °C
Температура окружающей среды (хранение/транспорт)	-40 °C ... 85 °C
Макс. рабочая высота	? 2000 м
Степень защиты	IP20

Входные данные

Входной сигнал напряжения	0 мВ ... 50 мВ
	0 мВ ... 60 мВ
	0 мВ ... 75 мВ
	0 мВ ... 100 мВ
	0 мВ ... 120 мВ
	0 мВ ... 150 мВ
	0 мВ ... 200 мВ
	0 мВ ... 300 мВ
	0 мВ ... 500 мВ
	0 В ... 1 В
	0 В ... 1,5 В
	0 В ... 2 В
	0 В ... 3 В
	0 В ... 5 В
	0 В ... 10 В (конфигурирование с помощью DIP-переключателя)
	0 В ... 15 В
	0 В ... 20 В
	0 В ... 30 В
	0 В ... 50 В
	0 В ... 100 В
	-50 мВ ... 50 мВ
	-60 мВ ... 60 мВ
	-75 мВ ... 75 мВ
	-100 мВ ... 100 мВ
	-120 мВ ... 120 мВ
	-150 мВ ... 150 мВ
	-200 мВ ... 200 мВ
	-300 мВ ... 300 мВ
	-500 мВ ... 500 мВ
	-1 В ... 1 В
	-1,5 В ... 1,5 В
	-2 В ... 2 В
	-3 В ... 3 В
	-5 В ... 5 В
	-10 В ... 10 В
	-15 В ... 15 В
	-20 В ... 20 В
	-30 В ... 30 В
	-50 В ... 50 В
	-100 В ... 100 В
	1 В ... 5 В
	2 В ... 10 В
Входной сигнал тока	0 мА ... 1 мА (конфигурирование с помощью DIP-переключателя)
	0 мА ... 1,5 мА
	0 мА ... 2 мА
	0 мА ... 3 мА
	0 мА ... 5 мА
	0 мА ... 10 мА
	0 мА ... 15 мА
	0 мА ... 20 мА
	0 мА ... 30 мА
	0 мА ... 50 мА
	0 мА ... 100 мА
	-1 мА ... 1 мА
	-1,5 мА ... 1,5 мА
	-2 мА ... 2 мА
	-3 мА ... 3 мА
	-5 мА ... 5 мА
	-10 мА ... 10 мА
	-15 мА ... 15 мА
	-20 мА ... 20 мА
	-30 мА ... 30 мА
	-50 мА ... 50 мА
	-100 мА ... 100 мА
	1 мА ... 5 мА
	2 мА ... 10 мА
	4 мА ... 20 мА
макс. входное напряжение	± 100 В
макс. входной ток	± 100 мА
Входное сопротивление, вход напряжения	около 1 M? (± 1...100 В пост. тока)
Входное сопротивление, вход тока	около 10 ? (± 10...100 мА пост. тока)

Выходные данные

Конфигурируемый / программируемый	есть, программирование логики коммутации
Выходной сигнал, напряжение	0 В ... 10 В (конфигурирование с помощью DIP-переключателя)
	0 В ... 5 В
	2 В ... 10 В
	1 В ... 5 В
	-10 В ... 10 В
	-5 В ... 5 В
	0 В ... 2,5 В
	0,5 В ... 2,5 В
	-2,5 В ... 2,5 В
Выходной сигнал, ток	0 мА ... 5 мА
	0 мА ... 10 мА
	0 мА ... 20 мА (конфигурирование с помощью DIP-переключателя)
	1 мА ... 5 мА
	2 мА ... 10 мА
	4 мА ... 20 мА
	-5 мА ... 5 мА
	-10 мА ... 10 мА
	-20 мА ... 20 мА
макс. выходное напряжение	15 В
макс. выходной ток	35 мА
Нагрузка / выходная нагрузка, выход напряжения	? 1 к? (10 В)
Нагрузка / выходная нагрузка, выход тока	? 600 ? (20 мA; активный)
	пассивный: ? (UB-2 В) / I_{вых. макс.}

Питание

Диапазон напряжения питания	24 В ... 230 В AC/DC (-20%/+10%, 50/60 Гц)

Характеристики клемм

Тип подключения	Пружинные зажимы
Сечение жесткого проводника мин.	0,2 мм?
Сечение жесткого проводника макс.	1,5 мм?
Сечение провода AWG/kcmil, мин.	24
Сечение провода AWG/kcmil, макс.	16
Сечение гибкого проводника мин.	0,2 мм?
Сечение гибкого проводника макс.	1,5 мм?
Длина снятия изоляции	8 мм
Способ подключения	COMBICON

Общие сведения

Ошибка передачи, макс.	? 0,1 % (от предельного значения, скорректирован)
Температурный коэффициент, максимальный	0,0075 %/K
Предельная частота (3 дБ)	10 кГц (переключаем. 30 Гц)
Настройка нуля	± 4 %
Калибровка измерительного диапазона	± 4 %
Ступенчатая характеристика (10-90%)	35 мкс (при 10 кГц)
	11 мс (при 30 Гц)
Защитная схема	Защита от бросков тока при переходных процессах
Категория перенапряжения	II
Степень загрязнения	2
Расчетное напряжение изоляции	300 В AC
Цвет	зеленый
Материал корпуса	PA 66-FR
Монтажное положение	на выбор
Соответствие нормам	Соответствие CE
ATEX	? II 3 G Ex nA IIC T4 Gc
IECEx	Ex nA IIC T4 Gc
Функциональная безопасность (SIL)	SIL 2

Параметры техники безопасности

Требование конструкт. целостности	МЭК 61508 - низкие требования
Наименование	Входной разделитель (сигналы 'живого нуля')
Архитектура	Одноканальный, 1oo1
Тип устройства	Тип A
Уровни совокупной безопасности (SIL)	до 2
Доля опасных сбоев (SFF)	85,9 %
MTBF	231 лет
?_SU	3,7 x 10^-7 (370 FIT)
?_SD	0
?_DU	6 x 10^-8 (60 FIT)
?_DD	0
Вероятность опасного отказа в рамках одного запроса (PFD_AVG)	2,7 x 10^-4 (1 год)
Диагностическое покрытие (DC)	0 %
Требование конструкт. целостности	МЭК 61508 - низкие требования
Наименование	Выходной разделитель (сигналы 'живого нуля')
Архитектура	Одноканальный, 1oo1
Тип устройства	Тип A
Уровни совокупной безопасности (SIL)	до 2
Доля опасных сбоев (SFF)	82,7 %
MTBF	233 лет
?_SU	3,5 x 10^-7 (350 FIT)
?_SD	0
?_DU	7,3 x 10^-8 (73 FIT)
?_DD	0
Вероятность опасного отказа в рамках одного запроса (PFD_AVG)	3,2 x 10^-4 (1 год)
Диагностическое покрытие (DC)	0 %
Требование конструкт. целостности	МЭК 61508 - высокие требования
Наименование	Входной разделитель (сигналы 'живого нуля')
Архитектура	Одноканальный, 1oo1
Тип устройства	Тип A
Уровни совокупной безопасности (SIL)	до 2
Доля опасных сбоев (SFF)	85,9 %
MTBF	231 лет
?_SU	3,7 x 10^-7 (370 FIT)
?_SD	0
?_DU	5,97 x 10^-8 (59,7 FIT)
?_DD	0
Вероятность опасного отказа в час (PFH_D)	6,0 x 10^-8
Диагностическое покрытие (DC)	0 %
Требование конструкт. целостности	МЭК 61508 - высокие требования
Наименование	Выходной разделитель (сигналы 'живого нуля')
Архитектура	Одноканальный, 1oo1
Тип устройства	Тип A
Уровни совокупной безопасности (SIL)	до 2
Доля опасных сбоев (SFF)	82,7 %
MTBF	233 лет
?_SU	3,5 x 10^-7 (350 FIT)
?_SD	0
?_DU	7,3 x 10^-8 (73 FIT)
?_DD	0
Вероятность опасного отказа в час (PFH_D)	7,3 x 10^-8
Диагностическое покрытие (DC)	0 %
