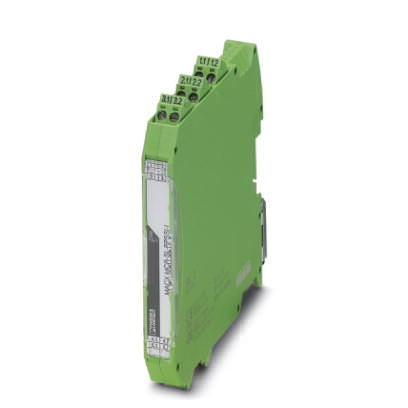

Разделительный усилитель питания Разделитель питания - MACX MCR-SL-RPSSI-I - 2865955 (108079)

Поставляем Разделительный усилитель питания Разделитель питания - MACX MCR-SL-RPSSI-I - 2865955 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

108079

Производитель

Phoenix Contact

Категория

Список разделительных усилителей питания

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Разделитель питания - MACX MCR-SL-RPSSI-I - 2865955

Указание

Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

Размеры

Ширина	12,5 мм
Высота	99 мм
Глубина	114,5 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-20 °C ... 60 °C (для установки в любом положении)
Температура окружающей среды (хранение/транспорт)	-40 °C ... 80 °C
Макс. рабочая высота	? 2000 м
Допустимая отн. влажность воздуха (при эксплуатации)	10 % ... 95 % (без выпадения конденсата)
Степень защиты	IP20

Входные данные

Входной сигнал тока	0 мА ... 20 мА
	4 мА ... 20 мА
Напряжение питания передатчика	> 16 В (при 20 мА)
Падение напряжения	< 3,5 В (в режиме работы в качестве усилителя с развязкой по входу)

Выходные данные

Сигнальный выход	выход тока
Выходной сигнал, ток	0 мА ... 20 мА (активный)
	4 мА ... 20 мА (активный)
	0 мА ... 20 мА (пассивн., внешн. источник питания 14 В ... 26 В )
	4 мА ... 20 мА (пассивн., внешн. источник питания 14 В ... 26 В )
Передаточная характеристика	1:1 для входного сигнала
Нагрузка / выходная нагрузка, выход тока	< 600 ?
Коэффициент пульсаций на выходе	< 20 мВ_eff

Питание

Номинальное напряжение питания	24 В DC
Диапазон напряжения питания	19,2 В DC ... 30 В DC
Потребляемый ток, макс.	< 60 мА (при 24 В DC)
Потребляемая мощность	< 1,1 Вт (при 24 В постоян. тока, 20 мА)

Характеристики клемм

Сечение жесткого проводника мин.	0,2 мм?
Сечение жесткого проводника макс.	2,5 мм?
Сечение гибкого проводника мин.	0,2 мм?
Сечение гибкого проводника макс.	2,5 мм?
Сечение провода AWG/kcmil, мин.	24
Сечение провода AWG/kcmil, макс.	14
Длина снятия изоляции	7 мм
Резьба винтов	M3
Тип подключения	Винтовые зажимы
Мин. момент затяжки	0,5 Нм
Момент затяжки, макс.	0,6 Нм

Общие сведения

Количество каналов	1
Ошибка передачи, макс.	< 0,1 % (от предела)
Ошибка передачи, стандартная	< 0,05 % (от предела)
Температурный коэффициент, максимальный	< 0,01 %/K
Ступенчатая характеристика (10-90%)	< 600 мкс (при скачке 4 ... 20 мА)
Индикатор состояния	зеленый светодиод (напряжение питания)
Класс воспламеняемости согласно UL 94	V0
Степень загрязнения	2
Категория перенапряжения	II
Материал корпуса	PA 66-FR
Цвет	зеленый
Наименование	Вход / выход / питание
Гальваническая развязка	300 В_эфф (Расчетное напряжение изоляции (категория перенапряжения II; степень загрязнения 2, безопасное разделение согласно EN 61010-1))
	2,5 кВ (50 Гц, 1 мин., проверочное напряжение)
Соответствие нормам	Соответствие требованиям ЕС, в дополнение к EN 61326
ATEX	? II 3 G Ex nA IIC T4 Gc X
UL, США / Канада	UL на рассмотрении
Функциональная безопасность (SIL)	SIL 2 согласно EN 61508
