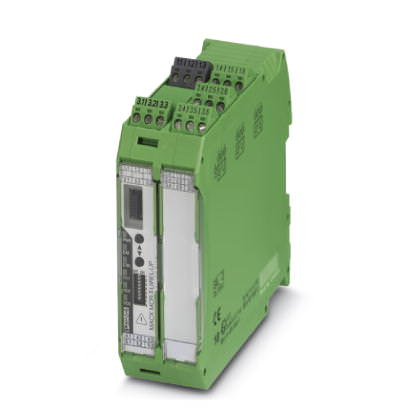

Реле предельного значения Измерительный преобразователь температуры - MACX MCR-T-UIREL-UP-SP-C - 2811831 (110598)

Поставляем Реле предельного значения Измерительный преобразователь температуры - MACX MCR-T-UIREL-UP-SP-C - 2811831 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

110598

Производитель

Phoenix Contact

Категория

Список реле предельного значения

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Контактный блок 800F-NX-BX01 Allen Bradley

Смотреть ещё

Описание

Описание Измерительный преобразователь температуры - MACX MCR-T-UIREL-UP-SP-C - 2811831

Указание

Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

Размеры

Ширина	35 мм
Высота	99 мм
Глубина	114,5 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-20 °C ... 65 °C
Температура окружающей среды (хранение/транспорт)	-40 °C ... 85 °C
Макс. рабочая высота	? 2000 м
Допустимая отн. влажность воздуха (при эксплуатации)	Тип. 5 % ... 95 % (без выпадения конденсата)
Помехоустойчивость	EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения.

Входные данные

Применяемые типы датчиков (RTD)	Платиновый, никелевый, медный датчики: 2-, 3-, 4-проводн.
Применяемые типы датчиков (TC)	B, E, J, K, N, R, S, T, L, U, CA, DA, A1G, A2G, A3G, MG, LG
Диапазон измерения температуры	-250 °C ... 2500 °C (Диапазон в зависимости от типа датчика)
Диапазон входных сигналов	0 ? ... 50 к?
Диапазон сопротивлений, потенциометр	0 ? ... 50 к?
Диапазон входных сигналов	-1000 мВ ... 1000 мВ

Выходные данные

Выходной сигнал напряжения, максимальный	± 11 В
Выходной сигнал, ток	0 мА ... 20 мА ±10 В (класс безопасности SIL, дальнейшее свободное конфигурирование без SIL)
Выходной сигнал тока, максимальный	22 мА
Нагрузка / выходная нагрузка, выход напряжения	? 10 к?
Нагрузка / выходная нагрузка, выход тока	? 600 ? (при 20 мА)
Реакция на неисправность датчика	согласно NE 43 или свободное конфигурирование
Наименование, выход	Выход для реле
Исполнение контакта	3 трансформатора
Материал контакта	AgSnO₂, твердое золочение
Максимальное напряжение переключения	250 В AC (250 В DC)
Максимальный пусковой ток	2 А (250 В AC)
	2 А (28 В пост. тока)

Питание

Диапазон напряжения питания	24 В ... 230 В AC/DC (-20%/+10%, 50/60 Гц)
Потребляемая мощность	< 2,4 Вт

Характеристики клемм

Сечение жесткого проводника мин.	0,2 мм?
Сечение жесткого проводника макс.	1,5 мм?
Сечение гибкого проводника мин.	0,2 мм?
Сечение гибкого проводника макс.	1,5 мм?
Сечение провода AWG/kcmil, мин.	24
Сечение провода AWG/kcmil, макс.	16
Длина снятия изоляции	8 мм
Тип подключения	Пружинные зажимы

Общие сведения

Ошибка передачи, макс.	0,1 % (например, для Pt 100, интервал 300 K, 4 ... 20 мA)
Температурный коэффициент, максимальный	0,01 %/K
Класс воспламеняемости согласно UL 94	V0
Степень загрязнения	2
Категория перенапряжения	II
Материал корпуса	PA 66-FR
Цвет	зеленый
Наименование	Вход / выход / питание
Гальваническая развязка	300 В_эфф (Расчетное напряжение изоляции (категория перенапряжения II; степень загрязнения 2, безопасное разделение согласно EN 61010-1))
	2,5 кВ (50 Гц, 1 мин., проверочное напряжение)
Наименование	Вход / выход
Гальваническая развязка	375 В (Амплитудное значение согласно EN 60079-11)
Наименование	Вход / питание
Гальваническая развязка	375 В (Амплитудное значение согласно EN 60079-11)
Наименование	Вход/переключающий контакт
Гальваническая развязка	375 В (Амплитудное значение согласно EN 60079-11)
Соответствие нормам	Соответствие CE
ATEX	? II 3 G Ex nA nC ic IIC T4 Gc X
IECEx	Ex nA nC ic IIC T4 Gc X
UL, США / Канада	UL 508 Listed
	Class I, Div. 2, Groups A, B, C, D T6
	Class I, Zone 2, Group IIC T6
Функциональная безопасность (SIL)	SIL 2
