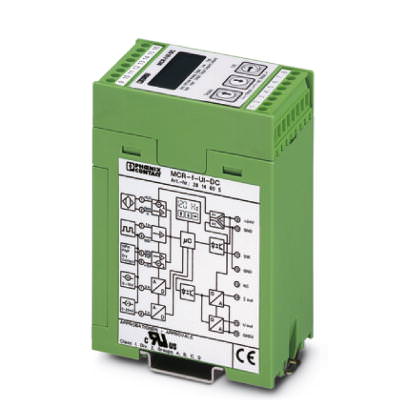

Измерительный преобразователь частоты Измерительный преобразователь частоты - MCR-F-UI-DC - 2814605 (110525)

Поставляем Измерительный преобразователь частоты Измерительный преобразователь частоты - MCR-F-UI-DC - 2814605 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

110525

Производитель

Phoenix Contact

Категория

Список измерительных преобразователей частоты

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Фильтр FILTER ELEMENT (100 MESH), DF1050-080, part number 10-10- 100793-5 (FEX-801/5 А/В)

SMITSVONK HOLLAND B.V. 54RV13-721-350-V2E-FA200

Смотреть ещё

Описание

Описание Измерительный преобразователь частоты - MCR-F-UI-DC - 2814605

Указание

Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

Размеры

Ширина	45 мм
Высота	75 мм
Глубина	110 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-20 °C ... 65 °C (для специфицированных данных)

Входные данные

Вход сигнала частоты	Вход сигнала частоты
Конфигурируемый / программируемый	есть
Диапазон измерения частоты	0,1 Гц ... 120 кГц
Применяемые входные источники	Транзисторные выходы n-p-n / p-n-p
	Инициатор NAMUR
	сухие контакты реле
	Генератор импульсов
Напряжение питания датчика	около 15 В DC
Ток питания датчика	макс. 25 мА (постоянный)
Уровень сигнала	2 В_(ОП) (для прямоугольных импульсов с частотой 0,1 Гц ... 120 кГц)
	2 В_(ОП) (для синусоидальных сигналов с частотой 8 ... 120 кГц)
	13 В_(ОП) (для синусоидальных сигналов с частотой 1 ... 120 кГц)
макс. амплитуда на входе	30 В (включая постоянный ток)
Форма импульса	на выбор
Длительность импульса	? 1 мкс
Разрешение измеренного значения	> 12 бит
Время цифроаналогового преобразования	? 32 мс
Сигнальный вход	Вход сигнала тока (функция разделительного усиления)
Конфигурируемый / программируемый	есть
Входной сигнал тока	0 мА ... 20 мА (настраивается пользователем)
Входное сопротивление, вход тока	200 ?
Разрешение измеренного значения	14 бит (полный диапазон)
Ступенчатая характеристика (10-90%)	< 25 мс
Сигнальный вход	Вход сигнала напряжения (функция разделительного усиления)
Конфигурируемый / программируемый	есть
Входной сигнал напряжения	0 В ... 10 В (настраивается пользователем)
Входное сопротивление, вход напряжения	95 к?
Разрешение измеренного значения	14 бит (полный диапазон)
Ступенчатая характеристика (10-90%)	< 25 мс

Выходные данные

Наименование, выход	выход напряжения
Количество входов	1
Конфигурируемый / программируемый	есть
Выходной сигнал, напряжение	0 В ... 10 В
	0 В ... 5 В
	10 В ... 0 В
	5 В ... 0 В
макс. выходное напряжение	12,5 В
Нагрузка / выходная нагрузка, выход напряжения	? 500 ?
Наименование, выход	выход тока
Конфигурируемый / программируемый	есть
Выходной сигнал, ток	0 мА ... 20 мА
	4 мА ... 20 мА
	20 мА ... 0 мА
	20 мА ... 4 мА
макс. выходной ток	25 мА
Нагрузка / выходная нагрузка, выход тока	? 500 ?

Выходной переключающий контакт

Наименование, выход	Транзисторный выход p-n-p
Описание выходов	подает питающее напряжение на клемму SW, с нагрузкой 100 мА, без защиты от короткого замыкания

Выходные данные

Ступенчатая характеристика (10-90%)	< 25 мс

Питание

Диапазон напряжения питания	20 В DC ... 30 В DC
Потребляемый ток, макс.	< 60 мА (без нагрузки, без переключающих выходов)

Характеристики клемм

Тип подключения	вставные винтовые клеммы
Сечение жесткого проводника мин.	0,2 мм?
Сечение жесткого проводника макс.	2,5 мм?
Сечение провода AWG/kcmil, мин.	24
Сечение провода AWG/kcmil, макс.	14
Сечение гибкого проводника мин.	0,2 мм?
Сечение гибкого проводника макс.	2,5 мм?
Длина снятия изоляции	8 мм
Резьба винтов	M3

Общие сведения

Ошибка передачи, макс.	? 0,15 % (от измеренного значения)
Ошибка передачи, стандартная	0,1 %
Температурный коэффициент, максимальный	0,015 %/K
Температурный коэффициент, стандартн.	0,01 %/K
Настройка нуля	± 25 %
Калибровка измерительного диапазона	± 25 %
Ступенчатая характеристика (10-90%)	< 25 мс
Индикатор состояния	ЖК-дисплей
Органы управления	Пленочно-контактная клавиатура с 3 кнопками и ЖК-дисплей
Защитная схема	Защита от бросков тока при переходных процессах
	Защита от переполюсовки
Испытательное напряжение, вход / выход / питание	1,5 кВ (50 Гц, 1 мин)
Цвет	зеленый
Материал корпуса	ASA-PC (V0)
Монтажное положение	на выбор
Соответствие нормам	Соответствие CE
UL, США / Канада	Класс I, раздел 2, группы A, B, C, D или неопасные помещ.
GL	Германский Ллойд
