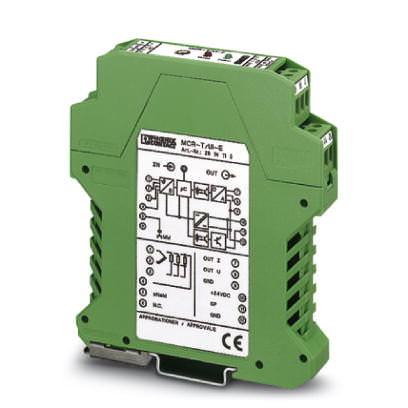

Измерительный температурный преобразователь Измерительный преобразователь температуры - MCR-T-UI-E-NC - 2814126 (110537)

Поставляем Измерительный температурный преобразователь Измерительный преобразователь температуры - MCR-T-UI-E-NC - 2814126 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

110537

Производитель

Phoenix Contact

Категория

Список измерительных температурных преобразователей

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Датчик индукционный IN-3002-APKG/AS-514-TPO IN5364 IFM

Endress+Hauser DELTABAR-S PMD75-DFMV7/115

Смотреть ещё

Описание

Описание Измерительный преобразователь температуры - MCR-T-UI-E-NC - 2814126

Указание

Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

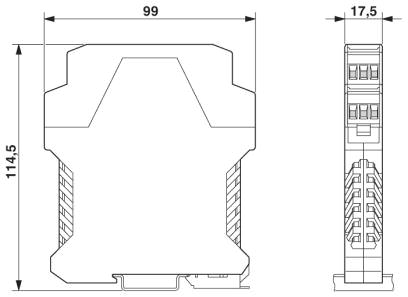

Размеры

Ширина	17,5 мм
Высота	99 мм
Глубина	114,5 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-20 °C ... 65 °C

Входные данные

Конфигурируемый / программируемый	да, не сконфигурирован
Применяемые типы датчиков (RTD)	Платиновый, никелевый, медный датчики
Применяемые типы датчиков (TC)	U, T, L, J, E, K, N, S, R, B, C, W, HK
Диапазон сопротивлений, линейн.	0 ? ... 8000 ? (свободная настройка, мин. измерительный диапазон 100 ?)
Ток питания датчика	250 мкA (Термометр сопротивления)
Диапазон измерения температуры	в зависимости от используемого типа сенсора
Способ подключения	2-, 3-, 4-проводной
Защитная схема	Защита от бросков тока при переходных процессах
	Защита от перенапряжений, 30 В постоян. тока
Тип подключения	вставные винтовые клеммы

Выходные данные

Наименование, выход	выход тока
Конфигурируемый / программируемый	да, не сконфигурирован
Выходной сигнал, напряжение	0 В ... 5 В
	0 В ... 10 В
	-5 В ... 5 В
	-10 В ... 10 В
	10 В ... 0 В
	5 В ... 0 В
	10 В ... -10 В
	5 В ... -5 В
	1 В ... 5 В
Выходной сигнал, ток	0 мА ... 20 мА
	4 мА ... 20 мА
	20 мА ... 0 мА
	20 мА ... 4 мА
макс. выходное напряжение	± 12 В
макс. выходной ток	24 мА
Диапазон значений выходного напряжения при обрыве линии	-12 В ... 12 В
Диапазон значений выходного тока при обрыве линии	0 А ... 24 мА
Диапазон значений выходного напряжения при выходе за верхнюю / нижнюю границу измерительного диапазона	-12 В ... 12 В
Диапазон значений выходного тока при выходе за верхнюю / нижнюю границу измерительного диапазона	0 А ... 24 мА
Нагрузка / выходная нагрузка, выход напряжения	? 10 к?
Нагрузка / выходная нагрузка, выход тока	? 500 ?
Защитная схема	Защита от бросков тока при переходных процессах
Разрешение АЦП	± 12 бит

Выходной переключающий контакт

Наименование, выход	Транзисторный выход p-n-p
Описание выходов	с нагрузкой 100 мА, подключение питающего напряжения (без защиты от короткого замыкания); запирается в соответствии с заказанной конфигурацией или настраивается с помощью программы MCR/PI-CONF-WIN
Диапазон выходного напряжения	18 В DC ... 30 В DC (подключение питающего напряжения, не защищен от короткого замыкания )
Ток длительной нагрузки	100 мА

Питание

Диапазон напряжения питания	18 В DC ... 30 В DC
Потребляемый ток, макс.	? 60 мА
Потребляемый ток, типовой	40 мА

Характеристики клемм

Тип подключения	вставные винтовые клеммы
Сечение жесткого проводника мин.	0,2 мм?
Сечение жесткого проводника макс.	2,5 мм?
Сечение провода AWG/kcmil, мин.	24
Сечение провода AWG/kcmil, макс.	14
Сечение гибкого проводника мин.	0,2 мм?
Сечение гибкого проводника макс.	2,5 мм?
Длина снятия изоляции	8 мм
Резьба винтов	M3

Общие сведения

Ошибка передачи, макс.	? 0,1 % (с максимальным диапазоном, ± 6 мВ или. ± 12 мкА на выходе)
Температурный коэффициент, максимальный	? 0,01 %/K
Температурный коэффициент, стандартн.	0,005 %/K
Ошибка охлаждения, максимальная	? 3 K
Ошибка охлаждения, типовая	1,5 K
Испытательное напряжение, вход / выход	1 кВ (50 Гц, 1 мин)
Испытательное напряжение, вход / питание	1 кВ (50 Гц, 1 мин)
Цвет	зеленый
Материал корпуса	Полиамид РА, неусиленный
Монтажное положение	на выбор
Соответствие нормам	Соответствие CE
UL, США / Канада	Класс I, раздел 2, группы A, B, C, D или неопасные помещ.
GL	Германский Ллойд
