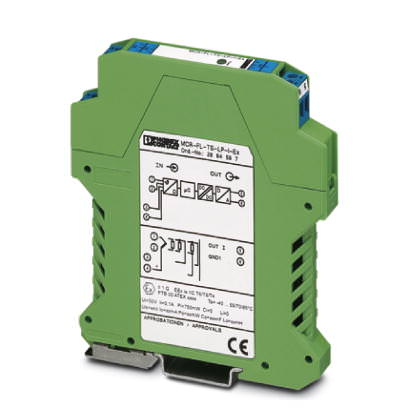

Взрывобезопасное 2-проводное полевое устройство Измерительный преобразователь температуры - MCR-FL-TS-LP-I-EX - 2864587 (108077)

Поставляем Взрывобезопасное 2-проводное полевое устройство Измерительный преобразователь температуры - MCR-FL-TS-LP-I-EX - 2864587 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

108077

Производитель

Phoenix Contact

Категория

Список взрывобезопасных 2-проводных полевых устройств

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Измерительный преобразователь температуры - MCR-FL-TS-LP-I-EX - 2864587

Размеры

Ширина	12,5 мм
Высота	99 мм
Глубина	114,5 мм

Окружающие условия

Степень защиты	IP20

Входные данные

Конфигурируемый / программируемый	есть, программируемый
Применяемые типы датчиков (RTD)	Pt-, Ni- (100,500,1000); мин. измерительный диапазон 10 K
Применяемые типы датчиков (TC)	B, C, D, E, J, K, L, N, R, S, T, U; мин. измерительный диапазон 50 K/500 K
Способ подключения	2-, 3-, 4-проводной
Диапазон входных сигналов	10 ? ... 400 ? (минимальный диапазон измерений 10 Ом)
	10 ? ... 2000 ? (минимальный диапазон измерений 100 Ом)
	-10 мВ ... 100 мВ (мин. диапазон измерения 5 мВ)

Выходные данные

Сигнальный выход	выход тока
Выходной сигнал, ток	4 мА ... 20 мА
	20 мА ... 4 мА
Выходной сигнал тока, максимальный	? 23 мА
Выходной ток при коротком замыкании	? 3,6 мА или ? 21 мА (настраивается; не предназначено для термоэлементов)
Выходной ток при обрыве линии	? 3,6 мА или ? 21 мА (pегулируется)
Диапазон значений выходного тока при выходе за верхнюю / нижнюю границу измерительного диапазона	3,8 мА ... 20,5 мА
Нагрузка / выходная нагрузка, выход тока	? 520 ? (при U_V = 24 В; U_пит. - 12 В / 0,023 А)

Питание

Наименование	с питанием от сигнальной цепи
Диапазон напряжения питания	12 В DC ... 30 В DC
Потребляемый ток, макс.	< 3,5 мА

Характеристики клемм

Сечение жесткого проводника мин.	0,2 мм?
Сечение жесткого проводника макс.	2,5 мм?
Сечение гибкого проводника мин.	0,2 мм?
Сечение гибкого проводника макс.	2,5 мм?
Сечение провода AWG/kcmil, мин.	24
Сечение провода AWG/kcmil, макс.	14
Длина снятия изоляции	8 мм
Резьба винтов	M3
Тип подключения	вставные винтовые клеммы
Мин. момент затяжки	0,5 Нм
Момент затяжки, макс.	0,6 Нм

Общие сведения

Ступенчатая характеристика (10-90%)	< 2 c
Задержка включения	4 c
Конфигурирование	по протоколу HART
Класс воспламеняемости согласно UL 94	V0
Стандарты / нормативные документы	Рекомендации NAMUR NE 21
Материал корпуса	Полиамид РА, неусиленный
Цвет	зеленый
Контроль линии	NE 43
Соответствие нормам	Соответствие CE
ATEX	? II 2(1) G Ex ia IIC T6
UL, США / Канада	cULus
Функциональная безопасность (SIL)	SIL 2 согласно EN 61508

Данные по безопасности

Макс. выходное напряжение U_o	5 В DC
Макс. выходной ток I_o	5,9 мА
Макс. выходная мощность P_o	7,2 мВт
Температура окружающей среды, макс.	T4 = 85 °C, T5 = 70 °C, T6 = 55 °C
Группа	IIA
макс. внешняя индуктивность Lo	100 мГн
макс. внешняя емкость C_o	10 мкФ
Группа	IIB
макс. внешняя индуктивность Lo	100 мГн
макс. внешняя емкость C_o	10 мкФ
Группа	IIC
макс. внешняя индуктивность Lo	100 мГн
макс. внешняя емкость C_o	2 мкФ
Максимальное безопасное напряжение U_m	250 В
