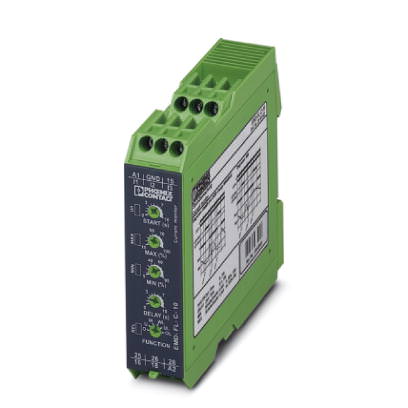

Реле контроля тока Контрольное реле - EMD-FL-C-10 - 2866022 (110697)

Поставляем Реле контроля тока Контрольное реле - EMD-FL-C-10 - 2866022 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

110697

Производитель

Phoenix Contact

Категория

Список реле контроля тока

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Контрольное реле - EMD-FL-C-10 - 2866022

Указание

Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

Размеры

Ширина	22,5 мм
Высота	90 мм
Глубина	113 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-25 °C ... 55 °C
	-25 °C ... 40 °C (соответствует UL 508)
Температура окружающей среды (хранение/транспорт)	-25 °C ... 70 °C

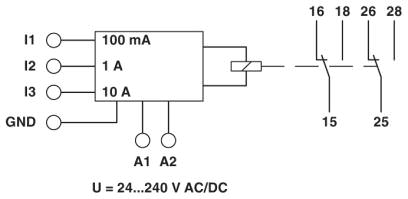

Входные данные

Диапазон входных токов	0 мА ... 100 мА AC/DC (Клеммы: I1 и GND)
	0 А ... 1 А AC/DC (Клеммы: I2 и GND)
	0 А ... 10 А AC/DC (Клеммы: I3 и GND)
Нагрузочная способность по максимальному току	800 мА (при I_ном. = 100 мА)
	3 А (при I_ном. = 1 А)
	12 А (при I_ном. = 10 А)
Температурный коэффициент, максимальный	< 0,1 %/K
Функция	Повышенный ток, пониженный ток, блок хранения данных об ошибках
Мин. диапазон настройки	5 % ... 95 % (от I_N)
Макс. диапазон настройки	10 % ... 100 % (от I_N)
Диапазон настройки задержки срабатывания	0,1 c ... 10 c
Диапазон настройки задержки пуска	0 c ... 10 c
Базовая точность	± 5 % (от конечного значения по шкале)
Точность настройки	? 5 % (от конечного значения по шкале)
Стабильность повторяемости	? 2 %
Время возврата в состояние готовности	500 мс

Контактная часть

Исполнение контакта	2 сухих переключающих контакта
Максимальное напряжение переключения	250 В AC (соответствует EN 60664-1)
Мощность отключения (активная нагрузка), максимальная	750 ВА (3 A / 250 В AC, модули устанавливаются в ряд с промежутком ? 5 мм)
	1250 ВА (5 A / 250 В AC, модули не устанавливаются в ряд, промежуток ? 5 мм)
Выходные предохранители	5 А (быстродействующий)

Питание

Диапазон напряжения питания	24 В AC ... 240 В AC -15 % ... +10 %
	24 В DC ... 240 В DC -20 % ... +25 %

Общие сведения

Долговечность механическая	прибл. 2 x 10⁷ коммутационных циклов
Режим работы	100 % ED
Монтажное положение	на выбор
Указания по монтажу	на стандартную рейку NS 35 по EN 60715
Электромагнитная совместимость	Соответствует Директиве по ЭМС 2004/108/EG
Категория перенапряжения	III, основная изоляция (согласно EN 50178)
Тип изоляционного материала, корпус	Полиамид РА, самозатухающий
Цвет	зеленый
Расчетное напряжение изоляции	300 В (согласно EN 50178)
Соответствие нормам	Соответствие CE
UL, США / Канада	UL/C-UL, зарегистрированный UL 508

Характеристики клемм

Сечение гибкого проводника мин.	0,25 мм?
Сечение гибкого проводника макс.	2,5 мм?
Сечение жесткого проводника мин.	0,5 мм?
Сечение жесткого проводника макс.	2,5 мм?
Сечение провода AWG/kcmil, мин.	20
Сечение провода AWG/kcmil, макс.	14
Длина снятия изоляции	8 мм
Тип подключения	Винтовые зажимы
