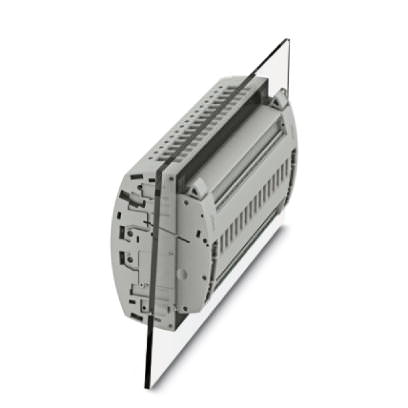

Контрольная колодка Контрольная колодка - UTWE 6-2/15 - 3069664 (93430)

Поставляем Контрольная колодка Контрольная колодка - UTWE 6-2/15 - 3069664 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

93430

Производитель

Phoenix Contact

Категория

Список контрольных колодок

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Контрольная колодка - UTWE 6-2/15 - 3069664

Общие сведения

Количество ярусов	1
Количество точек подключения	30
Цвет	cерый
Изоляционный материал	PA
Класс воспламеняемости согласно UL 94	V0
Максимальный ток нагрузки	30 А
Расчетное импульсное напряжение	5 кВ
Категория перенапряжения	III
Группа изоляционного материала	I
Подключение согласно стандарту	МЭК 60947-7-1
Максимальный ток нагрузки (нижний ярус)	30 А
Дополнительный текст	Для кабеля сечением 10 mm? Поперечное сечение
Номинальный ток I_N (нижний ярус)	24 А
Номинальное напряжение U_N	400 В
Открытая боковая стенка	nein
Полюсов	15

Размеры

Ширина	155,8 мм
Длина	81 мм
Высота	56,5 мм
Толщина листа	1 мм ... 4 мм

Характеристики клемм

Подключение согласно стандарту	МЭК 60947-7-1
Тип подключения	Винтовые зажимы
Сечение жесткого проводника мин.	0,2 мм?
Сечение жесткого проводника макс.	10 мм?
Сечение провода AWG/kcmil, мин.	24
Сечение провода AWG/kcmil, макс.	8
Сечение гибкого проводника мин.	0,2 мм?
Сечение гибкого проводника макс.	10 мм?
Мин. сечение гибкого проводника AWG	24
Сечение гибкого проводника AWG, макс.	8
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин.	0,25 мм?
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс.	6 мм?
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин.	0,25 мм?
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс.	6 мм?
2 жестких провода одинакового сечения, мин.	0,2 мм?
2 жестких провода одинакового сечения, макс.	2,5 мм?
2 гибких провода одинакового сечения, мин.	0,2 мм?
2 гибких провода одинакового сечения, макс.	2,5 мм?
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, мин.	0,5 мм?
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс.	2,5 мм?
2 гибких провода одинакового сечения, без пластмассовой втулки AEH, мин.	0,25 мм?
2 гибких провода одинакового сечения, без пластмассовой втулки AEH, макс.	1,5 мм?
Длина снятия изоляции	12 мм
Калиберная пробка	A5
Резьба винтов	M4
Мин. момент затяжки	1,5 Нм
Момент затяжки, макс.	1,8 Нм

Монтаж

Тип монтажа	Настенный монтаж
Толщина листа	1 мм ... 4 мм
Момент затяжки крепежных винтов, мин:	0,8 Нм
Момент затяжки крепежного винта, макс:	1 Нм
