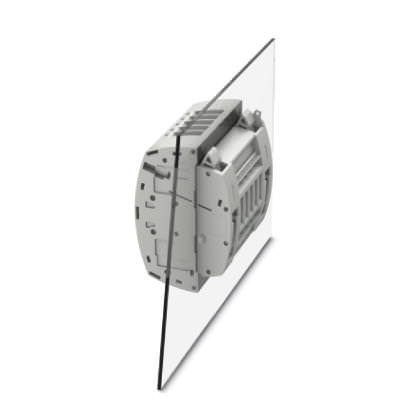

Контрольная колодка Контрольная колодка - UTWE 6/4+1 - 3069048 (92656)

Поставляем Контрольная колодка Контрольная колодка - UTWE 6/4+1 - 3069048 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

92656

Производитель

Phoenix Contact

Категория

Список контрольных колодок

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Контрольная колодка - UTWE 6/4+1 - 3069048

Общие сведения

Количество ярусов	1
Количество точек подключения	10
Цвет	cерый
Изоляционный материал	PA
Класс воспламеняемости согласно UL 94	V0
Максимальный ток нагрузки	30 А
Расчетное импульсное напряжение	4 кВ
Категория перенапряжения	III
Группа изоляционного материала	I
Подключение согласно стандарту	МЭК 60947-7-1
Максимальный ток нагрузки (нижний ярус)	30 А
Дополнительный текст	Для кабеля сечением 10 mm? Поперечное сечение
Номинальный ток I_N (нижний ярус)	24 А
Номинальное напряжение U_N	400 В
Открытая боковая стенка	nein
Полюсов	5
Циклы установки, механич.	500
Безопасность при прикосновении руками	обеспечивается
Безопасность при прикосновении пальцами	обеспечивается
Заданное значение испытательного импульсного напряжения	4,8 кВ
Результат испытаний импульсным напряжением	Испытание проведено
Заданное значение испытательного переменного напряжения	1,89 кВ
Результат испытания с изменением напряжения	Испытание проведено
Испытание на механическую прочность клемм (5-кратное подсоединение/отсоединение провода)	Испытание проведено
Испытание на изгиб Скорость вращения	10 об/мин.
Испытание на изгиб при вращении	135
Испытание на изгиб Сечение провода/Масса	0,2 мм?/0,2 кг
	6 мм?/1,4 кг
	10 мм?/2 кг
Результат испытания на изгиб	Испытание проведено
Испытание на растяжение, сечение провода	0,2 мм?
Растягивающее усилие, заданное значение	10 Н
Испытание на растяжение, сечение провода	6 мм?
Растягивающее усилие, заданное значение	80 Н
Испытание на растяжение, сечение провода	10 мм?
Растягивающее усилие, заданное значение	90 Н
Результат испытания на растяжение	Испытание проведено
Заданное значение	5 Н
Результат испытаний глухой посадки	Испытание проведено
Требования, падение напряжения	? 3,2 мВ
Результат проверки падения напряжения	Испытание проведено
Испытание на нагревание	Испытание проведено
Испытание на устойчивость к воздействию короткого замыкания Сечение провода	4 мм?
Кратковременный ток	500 кA
Испытание на устойчивость к воздействию короткого замыкания Сечение провода	4 мм?
Кратковременный ток	300 кA
Испытание на устойчивость к воздействию короткого замыкания Сечение провода	4 мм?
Кратковременный ток	1250 кA
Результат проверки стойкости к току КЗ	Испытание проведено
Подтверждение тепловых характеристик (испытание горелкой с игольчатым пламенем) Длительность воздействия	30 c
Результат термических испытаний	Испытание проведено
Спецификация испытания на колебания, широкополосные шумы	DIN EN 50155 (VDE 0115-200):2008-03
Спектр испытания	Испытания на долговечность, категория 1, класс B, в транспортной коробке
Частота испытания	от f₁ = 5 Гц до f₂ = 150 Гц
ASD-уровень	1,857 (м/с²)²/Гц
Ускорение	0,8г
Продолжительность испытания на каждую ось	5 ч
Направления испытания	X-, Y- и Z-ось
Результат испытания на колебания, широкополосные шумы	Испытание проведено
Спецификация испытания на ударопрочность	DIN EN 50155 (VDE 0115-200):2008-03
Форма удара	Полусинусоида
Ускорение	5г
Продолжительность удара	30 мс
Количество ударов в 1 направлении	3
Направления испытания	X-, Y- и Z-ось (положит. и отрицат.)
Результат испытания на ударопрочность	Испытание проведено
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))	12 °C
Статическое использование изоляционного материала на холоде	-60 °C

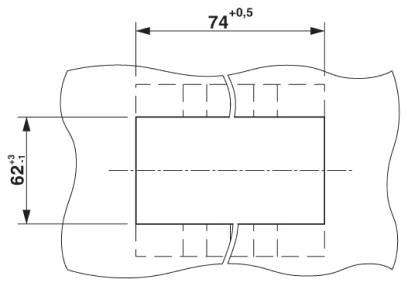

Размеры

Ширина	74 мм
Высота	81 мм
Толщина листа	1 мм ... 4 мм

Характеристики клемм

Подключение согласно стандарту	МЭК 60947-7-1
Тип подключения	Винтовые зажимы
Сечение жесткого проводника мин.	0,2 мм?
Сечение жесткого проводника макс.	10 мм?
Сечение провода AWG/kcmil, мин.	24
Сечение провода AWG/kcmil, макс.	8
Сечение гибкого проводника мин.	0,2 мм?
Сечение гибкого проводника макс.	10 мм?
Мин. сечение гибкого проводника AWG	24
Сечение гибкого проводника AWG, макс.	8
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин.	0,25 мм?
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс.	6 мм?
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин.	0,25 мм?
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс.	6 мм?
2 жестких провода одинакового сечения, мин.	0,2 мм?
2 жестких провода одинакового сечения, макс.	2,5 мм?
2 гибких провода одинакового сечения, мин.	0,2 мм?
2 гибких провода одинакового сечения, макс.	2,5 мм?
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, мин.	0,5 мм?
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс.	2,5 мм?
2 гибких провода одинакового сечения, без пластмассовой втулки AEH, мин.	0,25 мм?
2 гибких провода одинакового сечения, без пластмассовой втулки AEH, макс.	1,5 мм?
Длина снятия изоляции	10 мм
Калиберная пробка	A5
Резьба винтов	M4
Мин. момент затяжки	1,5 Нм
Момент затяжки, макс.	1,8 Нм

Монтаж

Тип монтажа	Настенный монтаж
Толщина листа	1 мм ... 4 мм
Момент затяжки крепежных винтов, мин:	0,8 Нм
Момент затяжки крепежного винта, макс:	1 Нм
