Изделие для сигнальных цепей с общим опорным потенциалом Штекерный модуль для защиты от перенапр-й - CT 10-18FSR+F/PE-24 - 2807939 (109964)

Поставляем Изделие для сигнальных цепей с общим опорным потенциалом Штекерный модуль для защиты от перенапр-й - CT 10-18FSR+F/PE-24 - 2807939 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

109964

Производитель

Phoenix Contact

Категория

Список изделий для сигнальных цепей с общим опорным потенциалом

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

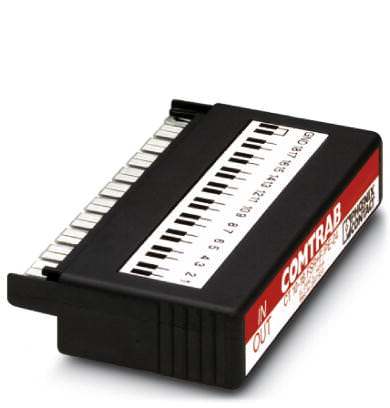

Описание Штекерный модуль для защиты от перенапр-й - CT 10-18FSR+F/PE-24 - 2807939

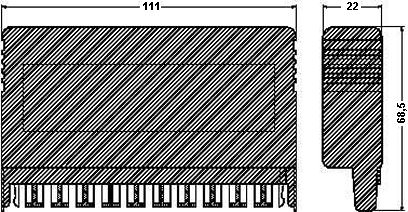

Размеры

Высота	22 мм
Ширина	111 мм
Глубина	68,5 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-25 °C ... 75 °C
Степень защиты	IP20

Общие сведения

Материал корпуса	PBT
Класс воспламеняемости согласно UL 94	V0
Цвет	черный
Стандарты для воздушных путей и путей утечки	VDE 0110-1
Тип монтажа	на CT-TERMIBLOCK и разъединяющие колодки LSA-PLUS
Исполнение	Модуль LSA-PLUS
Направление действие	Line-Signal Ground/Shield Signal Ground/Shield-Earth Ground
Разрядник проверяется с помощью CHECKMASTER с программным обеспечением версии не ниже:	начиная с ред. SW 1.00

Защитная цепь

Класс испытания согл. МЭК	C1
	C2
	C3
	D1
Номинальное напряжение U_N	24 В DC
Макс. напряжение при длит. нагрузке U_C	40 В DC
	28 В AC
Максимальное напряжение при длительной нагрузке U_C (провод-земля)

Максимальное напряжение при длительной нагрузке U_C (провод-GND)	40 В DC
	28 В AC
Номинальный ток I_N	140 мА (25 °C)
Эффективный рабочий ток I_C при U_C	? 5 мкA (18x)
Ток защитного проводника I_PE	? 1 мкA
Номинальный импульсный ток утечки I_n (8/20) мкс (проводник-проводник)	5 кA
Номинальный импульсный ток утечки I_n (8/20) мкс (фаза-земля)	5 кA
Суммарный импульсный ток (8/20) мкс	10 кA
Импульсный ток утечки I_max (8/20) мкс, максимальный	5 кA
Импульсный ток утечки I_max (8/20) мкс, максимальный (фаза-земля)
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн.	? 60 В (a, b)
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич.	? 650 В
Остаточное напряжение при I_n (фаза-фаза)	? 85 В (a-b)
Остаточное напряжение при In (фаза-земля)	? 85 В
Время срабатывания tA (фаза-фаза)	? 1 нс (a-b)
Время срабатывания tA (фаза-земля)	? 100 нс (a, b)
Вносимое затухание aE, сим.	1,8 дБ (тип. до 1 МГц / 50 Ом)
	0,6 дБ (тип. до 400 кГц / 150 Ом)
	0,2 дБ (тип. до 60 кГц / 600 Ом)
Вносимое затухание aE, асим.
Максимальная частота fg (3 дБ), сим. в системах сопротивлением 50 Ом	6 МГц (тип.)
Максимальная частота fg (3 дБ), сим. в системах сопротивлением 150 Ом	2,5 МГц (тип.)
Максимальная частота fg (3 дБ), сим. в системах сопротивлением 600 Ом	750 кГц (тип.)
Емкость (фаза-земля)	1,1 нФ (1 МГц a-b)
Сопротивление на каждую цепь	22 ? ±10 % (a-b)
	22 ? ±10 % (a, b)
Сообщение, неисправность устройства для защиты от импульсных перенапряжений	нет
Номинал предохранителя, макс.	145 мА
Стабильность импульсного тока согласно МЭК 61643-21 (фаза-земля)	D1 (2,5 кА)

Характеристики клемм

Тип подключения	Устанавливается в COMTRAB-TERMIBLOCK и плинты LSA-PLUS
Тип подключения ВХОД	Штекерная система COMTRAB
Тип подключения ВЫХОД	Штекерная система COMTRAB
