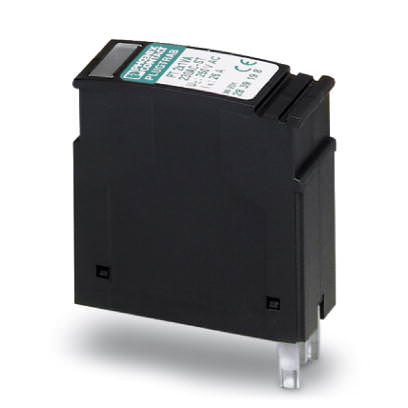

Изделие для сигнальных цепей с общим опорным потенциалом Штекерный модуль для защиты от перенапр-й - PT 2X1VA-120AC-ST - 2839185 (109984)

Поставляем Изделие для сигнальных цепей с общим опорным потенциалом Штекерный модуль для защиты от перенапр-й - PT 2X1VA-120AC-ST - 2839185 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

109984

Производитель

Phoenix Contact

Категория

Список изделий для сигнальных цепей с общим опорным потенциалом

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Штекерный модуль для защиты от перенапр-й - PT 2X1VA-120AC-ST - 2839185

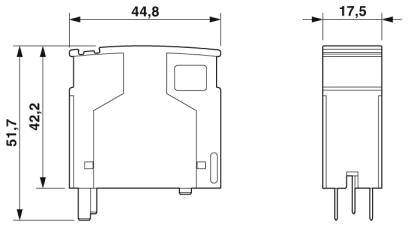

Размеры

Высота	45 мм
Ширина	17,7 мм
Глубина	52 мм
Единица шага	1 TE
Комбинированный модуль, высота	90 мм
Ширина комбинированного модуля	17,7 мм
Комбинированный модуль, глубина	65,5 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-40 °C ... 85 °C
Степень защиты	IP20

Общие сведения

Материал корпуса	PA 6,6
Класс воспламеняемости согласно UL 94	V0
Цвет	черный
Стандарты для воздушных путей и путей утечки	IEC 60664-1
Тип монтажа	На основной элемент
Исполнение	Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках
Направление действие	Line-Line Line-Earth Ground
Разрядник проверяется с помощью CHECKMASTER с программным обеспечением версии не ниже:	начиная с ред. SW 1.00

Защитная цепь

Класс испытания согл. МЭК	C1
	C2
	C3
	D1
Номинальное напряжение U_N	120 В AC
Максимальное напряжение при длительной нагрузке U_C (провод-земля)	150 В AC (50/60 Гц)
Номинальный ток I_N	26 А AC (30 °C)
Эффективный рабочий ток I_C при U_C	? 1,5 мА (на цепь)
Ток защитного проводника I_PE	? 3 мА
Ток разряда молнии (10/350)мкс, пиковое значение тока I_imp	500 А (на цепь)
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн.	? 380 В
Потребление энергии, асимметрично	85 Дж
Уровень защиты U_P (фаза-земля)	? 550 В (C2 - 5 кВ / 2,5 кА)
	? 400 В (C3 - 100 A)
	? 450 В (C1 - 1,4 кВ / 0,7 кА)
Время срабатывания tA (фаза-земля)	? 25 нс
Вносимое затухание aE, асим.	Тип. 0,3 дБ (? 300 кГц / 150 Ом)
Максимальная частота fg (3 дБ), асим. (земля) в системах сопротивлением 150 Ом	Тип. 1 МГц
Емкость (фаза-земля)	Тип. 2,5 нФ
Сопротивление на каждую цепь

Сообщение, неисправность устройства для защиты от импульсных перенапряжений	световая, контакт для дистанционной передачи сигнала
Номинал предохранителя, макс.	25 А (gL / gG)
Стабильность импульсного тока согласно МЭК 61643-21 (фаза-земля)	C1 (1,4 kV / 0,7 kA)
	C2 (5 kV / 2,5 kA)
	C3 (100 A)
	D1 (500 А)

Характеристики клемм

Тип подключения	Винтовые зажимы (вместе с базовым элементом)
Тип подключения ВХОД	Штекерная система PLUGTRAG
Тип подключения ВЫХОД	Штекерная система PLUGTRAG
Резьба винтов	M3
Момент затяжки	0,8 Нм
Длина снятия изоляции	8 мм
Сечение гибкого проводника мин.	0,2 мм?
Сечение гибкого проводника макс.	2,5 мм?
Сечение жесткого проводника мин.	0,2 мм?
Сечение жесткого проводника макс.	4 мм?
Сечение провода AWG/kcmil, мин.	24
Сечение провода AWG/kcmil, макс.	12
