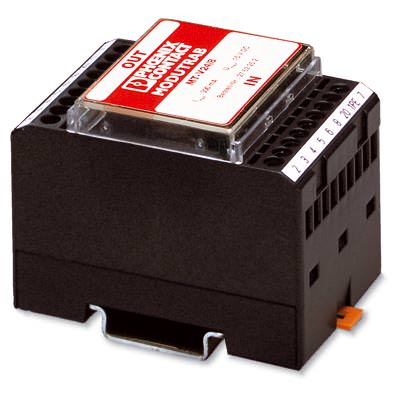

Изделие для сигнальных цепей с общим опорным потенциалом Устройство защиты от перенапряжений - MT-V24/8 - 2762252 (109938)

Поставляем Изделие для сигнальных цепей с общим опорным потенциалом Устройство защиты от перенапряжений - MT-V24/8 - 2762252 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

109938

Производитель

Phoenix Contact

Категория

Список изделий для сигнальных цепей с общим опорным потенциалом

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Устройство защиты от перенапряжений - MT-V24/8 - 2762252

Размеры

Высота	77,5 мм
Ширина	12,4 мм
Глубина	55 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-20 °C ... 60 °C
Степень защиты	IP20

Общие сведения

Цвет	черный
Тип монтажа	Монтажная рейка: 35 мм
Исполнение	Модуль для установки на монтажную рейку, неразъемный
Направление действие	Line-Line Line-Signal Ground/Shield Signal Ground/Shield-Earth Ground

Защитная цепь

Класс испытания согл. МЭК	C1
	C3
Класс VDE	C1
	C3
Максимальное напряжение при длительной нагрузке U_C (провод-земля)	15 В DC
Номинальный ток I_N	1 А (25 °C)
Ток защитного проводника I_PE	? 5 мкA
Номинальный импульсный ток утечки I_n (8/20) мкс (фаза-земля)	10 кA
	0,3 кA
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн.	? 600 В
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-экран), импульсн.	? 22 В
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич.	? 600 В
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич.	? 22 В
Остаточное напряжение при In (фаза-земля)	? 28 В
Уровень защиты U_P (фаза-земля)	? 600 В
	? 28 В
Время срабатывания tA (фаза-земля)	? 1 нс
	? 100 нс

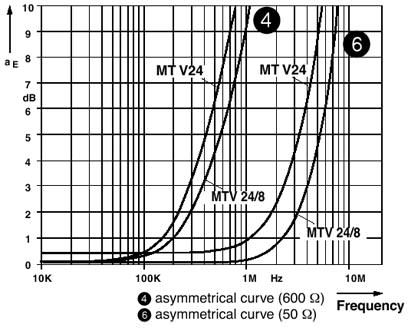

Максимальная частота fg (3 дБ), асим. (земля) в системах сопротивлением 50 Ом	4 МГц
Максимальная частота fg (3 дБ), асим. (земля) в системах сопротивлением 600 Ом	300 кГц
Сопротивление на каждую цепь	4,7 ?

Характеристики клемм

Тип подключения	Винтовые зажимы
Тип подключения ВХОД	Винтовые клеммы
Тип подключения ВЫХОД	Винтовые клеммы
Резьба винтов	M3
Длина снятия изоляции	8 мм
Сечение гибкого проводника мин.	0,2 мм?
Сечение гибкого проводника макс.	2,5 мм?
Сечение жесткого проводника мин.	0,2 мм?
Сечение жесткого проводника макс.	4 мм?
Сечение провода AWG/kcmil, мин.	24
Сечение провода AWG/kcmil, макс.	12
