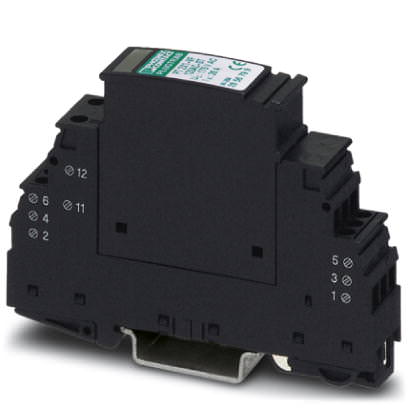

Изделие для сигнальных цепей с общим опорным потенциалом Устройство защиты от перенапряжений - PT 2X1-VF-230AC - 2805460 (109962)

Поставляем Изделие для сигнальных цепей с общим опорным потенциалом Устройство защиты от перенапряжений - PT 2X1-VF-230AC - 2805460 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

109962

Производитель

Phoenix Contact

Категория

Список изделий для сигнальных цепей с общим опорным потенциалом

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Устройство защиты от перенапряжений - PT 2X1-VF-230AC - 2805460

Размеры

Высота	90 мм
Ширина	17,7 мм
Глубина	65,5 мм
Единица шага	1 TE
Комбинированный модуль, высота	90 мм
Ширина комбинированного модуля	17,7 мм
Комбинированный модуль, глубина	65,5 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-40 °C ... 80 °C
Степень защиты	IP20

Общие сведения

Материал корпуса	PA 6,6
Класс воспламеняемости согласно UL 94	V0
Цвет	черный
Тип монтажа	Монтажная рейка: 35 мм
Исполнение	Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках
Полюсов	2
Направление действие	Line-Line Line-Earth Ground

Защитная цепь

Класс испытания согл. МЭК	C1
	C2
	C3
	D1
Номинальное напряжение U_N	230 В AC
Макс. напряжение при длит. нагрузке U_C
	250 В AC
Максимальное напряжение при длительной нагрузке U_C (провод-земля)	250 В AC
Номинальный ток I_N	6 А
Эффективный рабочий ток I_C при U_C	? 2 мкA
Ток защитного проводника I_PE	? 2 мкA (Для U_N)
Номинальный импульсный ток утечки I_n (8/20) мкс	3 кA
Номинальный импульсный ток утечки I_n (8/20) мкс (фаза-земля)	3 кA
Суммарный импульсный ток (8/20) мкс	8 кA
Суммарный импульсный ток (10/350)мкс	1 кA
Импульсный ток утечки I_max (8/20) мкс, максимальный	8 кA
Импульсный ток утечки I_max (8/20) мкс, максимальный (фаза-земля)	8 кA
Номинальный импульсный ток Ian (10/1000)мкс (фаза-земля)	100 А
Ток разряда молнии (10/350)мкс, пиковое значение тока I_imp	500 А
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич.	? 1,4 кВ
Остаточное напряжение при I_n (фаза-фаза)	? 2 кВ
Остаточное напряжение при I_n (фаза-земля)	? 1 кВ
Остаточное напряжение при Ian (10/1000)мкс (фаза-фаза)	? 1,4 кВ
Остаточное напряжение при Ian (10/1000)мкс (фаза-земля)	? 700 В
Потребление энергии	150 Дж
Уровень защиты U_P (фаза-фаза)	? 2,5 кВ (C2 (4 кВ / 2 кА))
	? 1,8 кВ (C3 - 100 A)
	? 2,6 кВ (D1 - 500 А)
Уровень защиты U_P (фаза-земля)	? 1,1 кВ (C1 -500 А)
	? 1,5 кВ (C2 (4 кВ / 2 кА))
	? 1,6 кВ (C3 - 100 A)
	? 1,8 кВ (D1 - 500 А)
Время срабатывания t_A	? 100 нс
Емкость (фаза-фаза)	Тип. 4,5 пФ
Емкость (фаза-земля)	Тип. 9 пФ
Сопротивление на каждую цепь	0 ?
Сообщение, неисправность устройства для защиты от импульсных перенапряжений	нет
Номинал предохранителя, макс.	6 А (gL / gG)
Стабильность импульсного тока согласно МЭК 61643-21 (фаза-земля)	C2 (4 кВ / 2 кА)
	C3 (100 A)
	D1 (500 А)

Характеристики клемм

Тип подключения	Винтовые зажимы
Тип подключения ВХОД	Винтовые клеммы
Тип подключения ВЫХОД	Винтовые клеммы
Резьба винтов	M3
Момент затяжки	0,8 Нм
Длина снятия изоляции	8 мм
Сечение гибкого проводника мин.	0,2 мм?
Сечение гибкого проводника макс.	2,5 мм?
Сечение жесткого проводника мин.	0,2 мм?
Сечение жесткого проводника макс.	4 мм?
Сечение провода AWG/kcmil, мин.	24
Сечение провода AWG/kcmil, макс.	12
