Изделие для сигнальных цепей с общим опорным потенциалом Устройство защиты от перенапряжений - TT-2/2- 24DC - 2838173 (109972)

Поставляем Изделие для сигнальных цепей с общим опорным потенциалом Устройство защиты от перенапряжений - TT-2/2- 24DC - 2838173 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

109972

Производитель

Phoenix Contact

Категория

Список изделий для сигнальных цепей с общим опорным потенциалом

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Реле промежуточное 24В DC 2НО+2НЗ 10А CA4KN22BW3 Schneider Electric

Смотреть ещё

Описание

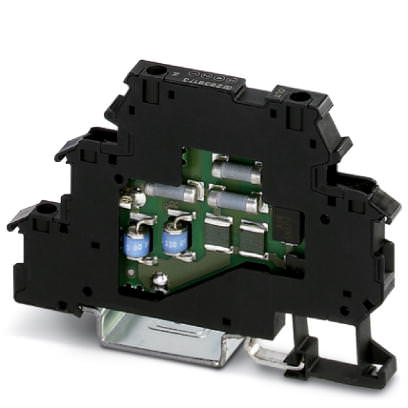

Описание Устройство защиты от перенапряжений - TT-2/2- 24DC - 2838173

Размеры

Высота	79,6 мм
Ширина	6,2 мм
Глубина	54,6 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-40 °C ... 85 °C
Степень защиты	IP20

Общие сведения

Материал корпуса	PA 6.6
Класс воспламеняемости согласно UL 94	V0
Цвет	черный
Стандарты для воздушных путей и путей утечки	МЭК 60664-1
Тип монтажа	Монтажная рейка: 35 мм
Исполнение	Двухъярусные клеммы с PE-основанием - раздельное подключение PE
Полюсов	2
Направление действие	Line-Earth Ground

Защитная цепь

Класс испытания согл. МЭК	C1
	C2
	C3
	D1
Номинальное напряжение U_N	24 В DC
Макс. напряжение при длит. нагрузке U_C	30 В DC

Максимальное напряжение при длительной нагрузке U_C (провод-земля)	30 В DC

Номинальный ток I_N	300 мА (40 °C)
Эффективный рабочий ток I_C при U_C	? 10 мкA (на цепь)
Ток защитного проводника I_PE	? 10 мкA (на цепь)
Номинальный импульсный ток утечки I_n (8/20) мкс (фаза-земля)	5 кA
Суммарный импульсный ток (8/20) мкс	10 кA
Импульсный ток утечки I_max (8/20) мкс, максимальный (фаза-земля)
Номинальный импульсный ток Ian (10/1000)мкс (фаза-земля)	100 А
Ток разряда молнии (10/350)мкс, пиковое значение тока I_imp	500 А
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн.	? 50 В
Уровень защиты U_P (фаза-земля)	? 90 В (C2 - 10 кВ / 5 кА)
	? 55 В (C1 - 1 кВ/500 A))
	? 45 В (C3 - 10 A)
	? 50 В (C3 - 100 A)
	? 130 В (D1 - 500 А)
Время срабатывания tA (фаза-земля)	? 1 нс
Вносимое затухание aE, асим.	0,4 дБ (? 200 кГц / 50 Ом)
	0,1 дБ (? 30 кГц / 150 ?)

Максимальная частота fg (3 дБ), асим. (PE) в системах сопротивлением 50 Ом	Тип. 1,5 МГц
Максимальная частота fg (3 дБ), асим. (PE) в системах сопротивлением 150 Ом	Тип. 550 кГц
Емкость (фаза-фаза)	? 4 нФ
Сопротивление на каждую цепь	6,6 ? ±20 %
	6,6 ?
Сообщение, неисправность устройства для защиты от импульсных перенапряжений	нет
Номинал предохранителя, макс.	315 мА (T / МЭК 60127-2/3)
Стабильность импульсного тока согласно МЭК 61643-21 (фаза-земля)	C1 (1 кВ / 500 А)
	C2 - 10 кВ / 5 кА
	C3 (100 A)
	D1 (500 А)
Стабильность переменного тока согласно МЭК 61643-21 (фаза-земля)	0,5 A / 1с

Характеристики клемм

Тип подключения	Винтовые зажимы
Тип подключения ВХОД	Винтовые клеммы
Тип подключения ВЫХОД	Винтовые клеммы
Резьба винтов	M3
Момент затяжки	0,8 Нм
Длина снятия изоляции	8 мм
Сечение гибкого проводника мин.	0,2 мм?
Сечение гибкого проводника макс.	2,5 мм?
Сечение жесткого проводника мин.	0,2 мм?
Сечение жесткого проводника макс.	4 мм?
Сечение провода AWG/kcmil, мин.	24
Сечение провода AWG/kcmil, макс.	14
