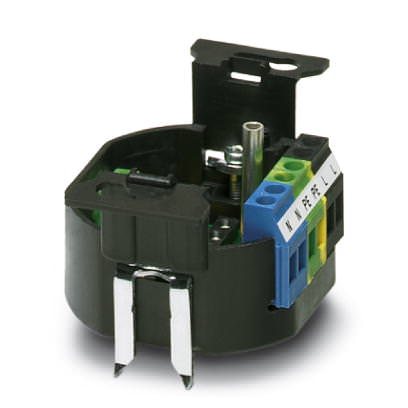

Принадлежность для устройств защиты от перенапряжений Монтажный цоколь - PRT-CD-AD1 - 2749673 (109871)

Поставляем Принадлежность для устройств защиты от перенапряжений Монтажный цоколь - PRT-CD-AD1 - 2749673 для промышленных и гражданских объектов. Оригинальная продукция с гарантией. Подбор аналога, доставка по Москве, СПб и регионам РФ.

есть на складе

Артикул

109871

Производитель

Phoenix Contact

Категория

Список изделий: принадлежности для устройств защиты от перенапряжений

наши менеджеры Online

Цена: по запросу

Внимание!

Информация о товаре может быть неполной или требовать уточнения. Мы всегда готовы помочь — свяжитесь с нашими специалистами для получения актуальных данных.

Наши отгрузки

Смотреть ещё

Описание

Описание Монтажный цоколь - PRT-CD-AD1 - 2749673

Размеры

Высота	47,5 мм
Ширина	71 мм
Глубина	40 мм

Окружающие условия

Степень защиты	IP40
Температура окружающей среды (при эксплуатации)	-25 °C ... 75 °C

Общие сведения

Материал корпуса	PA
Класс воспламеняемости согласно UL 94	V0
Цвет	черный
Стандарты для воздушных путей и путей утечки	IEC 60664-1
	МЭК 61643-1
Исполнение	Модуль для встраивания розетки
Тип монтажа	UP / встраивание в канал

Защитная цепь

Класс испытания согл. МЭК	III
	T3
Тип EN	T3
Номинальное напряжение U_N	230 В AC
Расчетное напряжение разрядника U_C	260 В AC
Расчетное напряжение разрядника U_C (L-N)	260 В AC
Номинальная частота f_N	50 Гц
	60 Гц
Номинальный ток I_N	16 А (?45 °C)
Номинал предохранителя, макс.	16 А (gL)
Стойкость к коротким замыканиям I_P при максимальном номинале предохранителя (эффективн.)	1,5 кA
Сообщение, неисправность устройства для защиты от импульсных перенапряжений	Контакт для дистанционной передачи сигнала

Характеристики клемм

Тип подключения	Винтовые клеммы
Тип подключения ВХОД	Винтовые клеммы
Тип подключения ВЫХОД	Винтовые клеммы
Резьба винтов	M3
Момент затяжки	0,8 Нм
Длина снятия изоляции	8 мм
Сечение гибкого проводника мин.	0,2 мм?
Сечение гибкого проводника макс.	2,5 мм?
Сечение жесткого проводника мин.	0,2 мм?
Сечение жесткого проводника макс.	4 мм?
Сечение провода AWG/kcmil, мин.	24
Сечение провода AWG/kcmil, макс.	12

Контр.контакт

Наименование, подключение	Контакт для дистанционной передачи сигнала неисправности
Тип подключения	Винтовые зажимы
Резьба винтов	M3
Момент затяжки	0,8 Нм
Длина снятия изоляции	6 мм
Сечение гибкого проводника мин.	0,14 мм?
Сечение гибкого проводника макс.	1,5 мм?
Сечение жесткого проводника мин.	0,14 мм?
Сечение жесткого проводника макс.	1,5 мм?
Сечение провода AWG/kcmil, мин.	26
Сечение провода AWG/kcmil, макс.	16
Рабочее напряжение, максимальное U_max переменного тока	250 В
Максимальный рабочий ток I_макс.	3 А (60 °C)
